การวัดสมดุลเฟสของมอเตอร์สามเฟสเป็นสิ่งสำคัญในการรับประกันการทำงานที่มีประสิทธิภาพและเชื่อถือได้ ในฐานะซัพพลายเออร์โต๊ะทดสอบมอเตอร์ เราเข้าใจถึงความสำคัญของการวัดสมดุลเฟสที่แม่นยำ และบทบาทของโต๊ะทดสอบของเราในกระบวนการนี้
ทำความเข้าใจเกี่ยวกับสมดุลเฟสของมอเตอร์สามเฟส
มอเตอร์สามเฟสทำงานโดยใช้แหล่งจ่ายไฟสามเฟส สถานการณ์ในอุดมคติคือให้ทั้งสามเฟสมีความต่างของแรงดัน กระแส และมุมเฟสเท่ากัน ความไม่สมดุลใดๆ ในพารามิเตอร์เหล่านี้สามารถนำไปสู่ปัญหาต่างๆ ได้ เช่น การใช้พลังงานที่เพิ่มขึ้น ประสิทธิภาพของมอเตอร์ลดลง ความร้อนสูงเกินไป และแม้กระทั่งมอเตอร์ขัดข้องก่อนเวลาอันควร โดยทั่วไปความสมดุลของเฟสจะวัดในแง่ของความไม่สมดุลของแรงดันไฟฟ้าและความไม่สมดุลของกระแส
ความไม่สมดุลของแรงดันไฟฟ้าเกิดขึ้นเมื่อแรงดันไฟฟ้าของทั้งสามเฟสไม่เท่ากัน สาเหตุนี้อาจเกิดจากปัญหาในระบบจ่ายไฟ เช่น โหลดไม่สมดุลบนเครือข่ายการจ่ายไฟหรือหม้อแปลงชำรุด ในทางกลับกัน ความไม่สมดุลในปัจจุบันมักเป็นผลมาจากปัญหาภายในตัวมอเตอร์เอง เช่น ความผิดปกติของการพันหรือการโหลดที่ไม่สม่ำเสมอ
ม้านั่งทดสอบมอเตอร์วัดความสมดุลของเฟสอย่างไร
โต๊ะทดสอบมอเตอร์ของเรามีเซ็นเซอร์และระบบการวัดขั้นสูงเพื่อวัดสมดุลเฟสของมอเตอร์สามเฟสได้อย่างแม่นยำ
การวัดแรงดันไฟฟ้า
ขั้นตอนแรกในการวัดสมดุลเฟสคือการวัดแรงดันไฟฟ้าของแต่ละเฟส ม้านั่งทดสอบของเราติดตั้งเซ็นเซอร์แรงดันไฟฟ้าที่มีความแม่นยำสูงซึ่งสามารถวัดแรงดันไฟฟ้าของแต่ละเฟสได้อย่างแม่นยำ เซ็นเซอร์เหล่านี้เชื่อมต่อกับขั้วต่อมอเตอร์ และค่าแรงดันไฟฟ้าที่วัดได้จะถูกบันทึกโดยระบบเก็บข้อมูลของม้านั่งทดสอบ
จากนั้นแท่นทดสอบจะคำนวณแรงดันไฟฟ้าเฉลี่ยของทั้งสามเฟส ความไม่สมดุลของแรงดันไฟฟ้าถูกกำหนดโดยการเปรียบเทียบความเบี่ยงเบนของแรงดันไฟฟ้าแต่ละเฟสจากแรงดันไฟฟ้าเฉลี่ย สูตรคำนวณความไม่สมดุลของแรงดันไฟฟ้าคือ:
[ \text{แรงดันไฟฟ้าไม่สมดุล}(%)=\frac{\text{ค่าเบี่ยงเบนสูงสุดจากแรงดันไฟฟ้าเฉลี่ย}}{\text{แรงดันไฟฟ้าเฉลี่ย}}\times100% ]
การคำนวณนี้ช่วยในการหาปริมาณระดับความไม่สมดุลของแรงดันไฟฟ้าในระบบสามเฟส หากความไม่สมดุลของแรงดันไฟฟ้าเกินเกณฑ์ที่กำหนด (โดยปกติจะอยู่ที่ประมาณ 2 - 3%) แสดงว่ามีปัญหาที่ต้องแก้ไข
การวัดปัจจุบัน
นอกจากการวัดแรงดันไฟฟ้าแล้ว โต๊ะทดสอบของเรายังวัดกระแสในแต่ละเฟสอีกด้วย เซ็นเซอร์กระแส เช่น หม้อแปลงกระแสหรือเซ็นเซอร์ฮอลล์เอฟเฟกต์ ใช้ในการวัดกระแสที่ไหลผ่านแต่ละเฟสของมอเตอร์ เช่นเดียวกับการวัดแรงดันไฟฟ้า แท่นทดสอบจะบันทึกค่าปัจจุบันของแต่ละเฟสและคำนวณกระแสเฉลี่ย
ความไม่สมดุลของกระแสไฟฟ้าคำนวณโดยใช้สูตรที่คล้ายกันกับความไม่สมดุลของแรงดันไฟฟ้า:
[ \text{กระแสไม่สมดุล}(%)=\frac{\text{ค่าเบี่ยงเบนสูงสุดจากกระแสเฉลี่ย}}{\text{กระแสเฉลี่ย}}\times100% ]
ความไม่สมดุลของกระแสไฟฟ้าอาจเป็นสัญญาณของปัญหาการหมุนของมอเตอร์ เช่น การลัดวงจรหรือวงจรเปิด ด้วยการวัดความไม่สมดุลของกระแสไฟฟ้าอย่างแม่นยำ โต๊ะทดสอบของเราจึงสามารถช่วยในการตรวจจับปัญหาเหล่านี้ได้ตั้งแต่เนิ่นๆ และป้องกันความเสียหายต่อมอเตอร์เพิ่มเติม
การวัดมุมเฟส
สิ่งสำคัญอีกประการหนึ่งของความสมดุลของเฟสคือมุมเฟสระหว่างสามเฟส ในระบบสามเฟสที่สมดุล มุมเฟสระหว่างแต่ละเฟสคือ 120 องศา แท่นทดสอบของเราใช้เทคนิคการวัดเฟสขั้นสูงเพื่อกำหนดมุมเฟสของทั้งสามเฟส
การวัดมุมเฟสมีความสำคัญเนื่องจากการเบี่ยงเบนจากมุมเฟส 120 องศาในอุดมคติสามารถบ่งบอกถึงปัญหาในมอเตอร์หรือระบบจ่ายไฟได้ ตัวอย่างเช่น ความแตกต่างของมุมเฟสที่แตกต่างกันอย่างมากจาก 120 องศา อาจทำให้เกิดแรงบิดที่ไม่สม่ำเสมอในมอเตอร์ ทำให้เกิดการสั่นสะเทือนและประสิทธิภาพลดลง
ความสำคัญของการวัดสมดุลเฟสที่แม่นยำ
การวัดสมดุลเฟสที่แม่นยำถือเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ ประการแรก ช่วยรับประกันการทำงานของมอเตอร์อย่างมีประสิทธิภาพ มอเตอร์สามเฟสแบบสมดุลใช้พลังงานน้อยลงและทำงานได้อย่างราบรื่นมากขึ้น ส่งผลให้ต้นทุนการดำเนินงานลดลง ประการที่สองสามารถป้องกันความล้มเหลวของมอเตอร์ก่อนวัยอันควรได้ ด้วยการตรวจจับและแก้ไขความไม่สมดุลของเฟสตั้งแต่เนิ่นๆ เราสามารถหลีกเลี่ยงปัญหาต่างๆ เช่น ความร้อนสูงเกินไปและการสึกหรอของส่วนประกอบมอเตอร์มากเกินไป
นอกจากนี้ การวัดสมดุลเฟสยังมีความสำคัญต่อการปฏิบัติตามมาตรฐานอุตสาหกรรมอีกด้วย อุตสาหกรรมจำนวนมากมีข้อกำหนดเฉพาะสำหรับสมดุลเฟสของมอเตอร์สามเฟส และการวัดที่แม่นยำช่วยให้มั่นใจได้ว่ามอเตอร์เป็นไปตามมาตรฐานเหล่านี้
ความสามารถในการทดสอบเพิ่มเติมของม้านั่งทดสอบมอเตอร์ของเรา
นอกจากการวัดสมดุลเฟสแล้ว แท่นทดสอบมอเตอร์ของเรายังมีความสามารถในการทดสอบอื่นๆ มากมาย ยกตัวอย่างที่เรานำเสนอชุดทดสอบ DC Hipotซึ่งใช้ทดสอบความต้านทานฉนวนของขดลวดมอเตอร์ การทดสอบนี้ช่วยในการตรวจจับการพังทลายหรือการรั่วไหลของฉนวน ซึ่งอาจเป็นสาเหตุสำคัญของความล้มเหลวของมอเตอร์

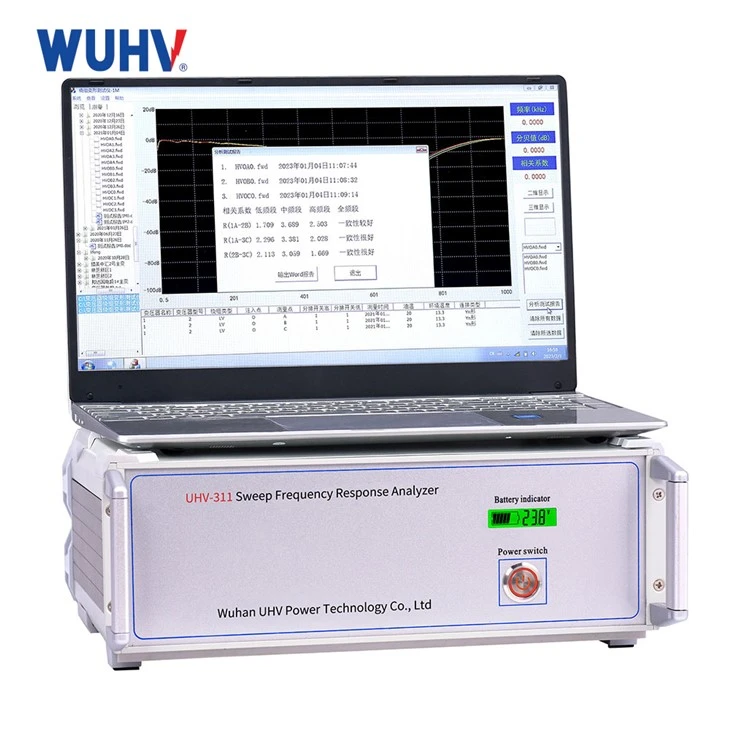

เราก็จัดให้เช่นกันอุปกรณ์ทดสอบ SFRAเพื่อทดสอบความสมบูรณ์ทางกลของขดลวดมอเตอร์ การทดสอบนี้สามารถตรวจจับความเสียหายทางกลหรือการเสียรูปในขดลวด ซึ่งอาจส่งผลต่อประสิทธิภาพของมอเตอร์
นอกจากนี้ของเราระบบทดสอบหม้อแปลงไฟฟ้าสามารถใช้ทดสอบประสิทธิภาพของหม้อแปลงที่มักใช้ร่วมกับมอเตอร์ 3 เฟสได้ ระบบการทดสอบที่ครอบคลุมนี้ช่วยรับประกันความน่าเชื่อถือโดยรวมของระบบจ่ายไฟ
ติดต่อเราเพื่อสอบถามความต้องการในการทดสอบมอเตอร์
หากคุณอยู่ในตลาดสำหรับม้านั่งทดสอบมอเตอร์ที่เชื่อถือได้สำหรับวัดสมดุลเฟสของมอเตอร์สามเฟสของคุณ ไม่ต้องมองหาที่ไหนอีกแล้ว แท่นทดสอบมอเตอร์ของเราได้รับการออกแบบมาเพื่อให้การวัดที่แม่นยำและเชื่อถือได้ ช่วยให้คุณมั่นใจถึงการทำงานของมอเตอร์อย่างมีประสิทธิภาพและปลอดภัย
เรามีทีมวิศวกรที่มีประสบการณ์ซึ่งสามารถให้การสนับสนุนด้านเทคนิคและคำแนะนำในการใช้ม้านั่งทดสอบของเราได้ ไม่ว่าคุณจะเป็นผู้ผลิตขนาดเล็กหรือองค์กรอุตสาหกรรมขนาดใหญ่ เราสามารถนำเสนอโซลูชันที่ปรับแต่งให้ตรงตามความต้องการในการทดสอบเฉพาะของคุณได้
ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการในการทดสอบมอเตอร์ของคุณ และเพื่อสำรวจว่าแท่นทดสอบมอเตอร์ของเรามีประโยชน์ต่อธุรกิจของคุณอย่างไร เราหวังว่าจะได้ร่วมงานกับคุณเพื่อให้แน่ใจว่ามอเตอร์สามเฟสของคุณมีประสิทธิภาพสูงสุด
อ้างอิง
- "ความรู้พื้นฐานเกี่ยวกับเครื่องจักรไฟฟ้า" โดย Stephen J. Chapman
- "การวิเคราะห์และออกแบบระบบไฟฟ้า" โดย J. Duncan Glover, Mulukutla S. Sarma และ Thomas J. Overbye
- มาตรฐานอุตสาหกรรมที่เกี่ยวข้องกับการทดสอบมอเตอร์สามเฟสและการวัดสมดุลเฟส
