การวิเคราะห์วงจรเรโซแนนซ์ซีรีย์ RCL? หวู่ฮั่น UHV เชี่ยวชาญในการผลิตของเสียงสะท้อนแบบอนุกรมด้วยผลิตภัณฑ์ที่หลากหลายและการทดสอบทางไฟฟ้าระดับมืออาชีพ เพื่อค้นหาเสียงสะท้อนแบบอนุกรม, เลือกหวู่ฮั่น UHV
เมื่อเครือข่ายพอร์ตเดียวที่มีองค์ประกอบอุปนัย คาปาซิทีฟ และตัวต้านทานประสบกับเสียงสะท้อนที่ความถี่การทำงานบางอย่าง เมื่อเฟสรูปคลื่นของแรงดันและกระแสพอร์ตเท่ากัน จะเรียกว่าวงจรเรโซแนนซ์ วงจรที่สามารถสะท้อนกลับได้เรียกว่าวงจรเรโซแนนซ์ วงจรเรโซแนนซ์ถูกนำมาใช้กันอย่างแพร่หลายในวิศวกรรมอิเล็กทรอนิกส์และการสื่อสาร
วงจรเรโซแนนซ์ซีรีย์ RLC

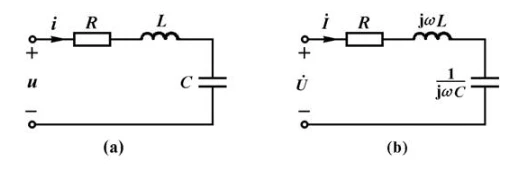

รูปที่ 12-15 (a) แสดงวงจรเรโซแนนซ์ซีรีย์ RLC และรูปที่ 12-15 (b) เป็นโมเดลเฟสเซอร์
รูปที่ 12-15
เครือข่ายเทอร์มินัลสองตัวแบบพาสซีฟใด ๆ ที่ประกอบด้วยตัวต้านทาน R ตัวเหนี่ยวนำ L และตัวเก็บประจุ C จะสะท้อนกลับเมื่อกระแสอินพุตอยู่ในเฟสที่มีแรงดันไฟฟ้าอินพุต การศึกษาปรากฏการณ์เรโซแนนซ์มีความสำคัญในทางปฏิบัติอย่างมาก ในด้านหนึ่ง ปรากฏการณ์เรโซแนนซ์ถูกนำมาใช้กันอย่างแพร่หลายในการเลือกความถี่และวงจรกรองในเทคโนโลยีอิเล็กทรอนิกส์ ในทางกลับกัน เสียงสะท้อนในระบบไฟฟ้าเป็นสิ่งที่อันตรายอย่างยิ่ง และควรหลีกเลี่ยงหรือระงับ การทดลองวงจรเรโซแนนซ์ซีรีส์ RLC เป็นการทดลองตามปกติใน "การวิเคราะห์วงจร" วัตถุประสงค์ของการทดลองคือการทำความเข้าใจอย่างลึกซึ้งและเชี่ยวชาญเงื่อนไขเรโซแนนซ์ อิมพีแดนซ์ กระแส และแรงดันไฟฟ้าของวงจรเรโซแนนซ์ซีรีส์ RLC และเพื่อวัดเส้นโค้งลักษณะเรโซแนนซ์โดยการปรับความถี่ของแหล่งสัญญาณ
ด้วยการรวมการทดลองแบบดั้งเดิมเข้ากับการจำลอง คุณลักษณะการสั่นพ้องของวงจรซีรีย์ RLC จะถูกวัดโดยใช้การทดลองแบบดั้งเดิม ผลการวัดระบุว่าการทดลองแบบดั้งเดิมมีข้อผิดพลาดที่สำคัญในส่วนประกอบ ส่งผลให้ข้อมูลการทดลองบางอย่างเบี่ยงเบนไปจากค่าทางทฤษฎีอย่างมีนัยสำคัญ ซึ่งไม่เอื้อต่อการทำความเข้าใจและการดูดซับความรู้ทางทฤษฎีของวงจรเรโซแนนซ์อนุกรมของเรา ดังนั้น เมื่อใช้ซอฟต์แวร์จำลองเป็นแพลตฟอร์ม ชุดของการจำลองจึงถูกดำเนินการเพื่อลดช่องว่างระหว่างการเรียนรู้เชิงทฤษฎีและการทดลองแบบดั้งเดิม และเพื่อตรวจสอบลักษณะการสั่นพ้องของวงจรซีรีส์ RLC ด้วยการเปรียบเทียบค่าทางทฤษฎี ค่าการวัดจริง และค่าการจำลองซอฟต์แวร์ในแนวนอน เราจึงสามารถเข้าใจปัญหาที่มีอยู่ในการทดลองแบบดั้งเดิมได้
อิทธิพลของปัจจัยด้านคุณภาพต่อลักษณะของวงจร
สำหรับวงจรเรโซแนนซ์ซีรีย์ RLC กระแสลูปจะแปรผันตามความถี่ของสัญญาณอินพุต ที่ความถี่เรโซแนนซ์ f0 กระแสลูปจะเป็นค่าสูงสุด ในขณะที่ในย่านความถี่อยู่ห่างจาก f0 กระแสลูปจะถูกระงับอย่างมาก ลักษณะนี้เรียกว่าการเลือกสรร ยิ่งปัจจัยด้านคุณภาพ Q ของวงจรมีขนาดใหญ่เท่าใด เส้นโค้งเรโซแนนซ์ของกระแสไฟฟ้าในวงจรก็จะยิ่งสั่นมากขึ้นเท่านั้น ยิ่งเลือกได้ดีเท่าไร
การทดลองวงจรเรโซแนนซ์ซีรีส์ RLC แบบดั้งเดิมมีความต้านทานภายในในกล่องเซ็นเซอร์จุดจริง และค่าความต้านทานจะแตกต่างกันไปตามความถี่ของแหล่งสัญญาณ ส่งผลให้เกิดความแตกต่างอย่างมีนัยสำคัญระหว่างความถี่เรโซแนนซ์และแรงดันไฟฟ้าของแต่ละส่วนประกอบระหว่างการสั่นพ้องและค่าที่คำนวณทางทฤษฎี นำไปสู่การตัดการเชื่อมต่อระหว่างการทดลองและการเรียนรู้ทางทฤษฎี เพื่อชดเชยปัญหาที่มีอยู่ในการทดลองแบบดั้งเดิมและทำให้การย่อยและการดูดซับความรู้ทางทฤษฎีของเราลึกซึ้งยิ่งขึ้น ซอฟต์แวร์จำลองจึงถูกนำมาใช้ในการทดลองเพื่อจำลองลักษณะความถี่ของแรงดันไฟฟ้าของแต่ละส่วนประกอบและลักษณะความถี่ของกระแสสินบนภายใต้ปัจจัยด้านคุณภาพที่แตกต่างกัน ช่วยเติมเต็มช่องว่างในการทดลองแบบดั้งเดิม และช่วยให้เราเข้าใจคุณลักษณะของวงจรในระหว่างการสั่นพ้องได้อย่างครอบคลุมและลึกซึ้ง
