วิธีทดสอบแรงดันไฟฟ้ากระแสสลับทนสำหรับซีรีย์เรโซแนนซ์สายเคเบิลรวมถึงการทดสอบสายเคเบิลวิธีความถี่ต่ำพิเศษ- การทดสอบสายเคเบิลวิธีแรงดันไฟฟ้าสั่น การทดสอบสายเคเบิลและวิธีการต้านทานแรงดันเรโซแนนซ์แบบเหนี่ยวนำ การทดสอบสายเคเบิลวิธีทนต่อแรงดันไฟฟ้าเรโซแนนซ์ การทดสอบสายเคเบิลเสียงสะท้อนแบบอนุกรมวิธีทดสอบสายเคเบิล วิธีเรโซแนนซ์แบบขนาน และวิธีอื่นอีก 6 วิธี บทความนี้จะให้ข้อมูลเบื้องต้นโดยละเอียดเกี่ยวกับการทดสอบแรงดันไฟฟ้ากระแสสลับของสายเคเบิลทั้งสามวิธี
1 วิธีความถี่ต่ำพิเศษ-
วิธีที่ใช้กันทั่วไปคือการทดสอบแรงดันไฟฟ้าที่ 0.1Hz เนื่องจากสายเคเบิลและหม้อแปลงมีความจุสูง จึงจำเป็นต้องมีการทดสอบความถี่กำลังไฟฟ้า และต้องมีแหล่งจ่ายไฟทดสอบจำนวนมากที่ไซต์งานเพื่อให้พลังงานรีแอกทีฟแก่สายเคเบิล วิธีนี้ไม่เหมาะสำหรับการใช้งานบน-ไซต์ ดังนั้น การใช้ความถี่ต่ำพิเศษ-เป็นแหล่งจ่ายไฟทดสอบจะช่วยเพิ่มความจุของหม้อแปลงทดสอบได้อย่างมาก ความสามารถทางทฤษฎีคือ 1/500 ของความถี่กำลังที่ 0.1Hz ซึ่งง่ายต่อการติดตั้งที่ไซต์งาน อย่างไรก็ตาม วิธีการนี้ไม่ได้ผลในการตรวจจับข้อบกพร่องในฉนวนหลักและฉนวนรองของสายเคเบิลหุ้มฉนวนที่อัดขึ้นรูป เช่น โพลีเอทิลีนแบบครอสลิงก์ ปัจจุบันวิธีนี้ได้ประยุกต์ใช้กับการทดสอบสายไฟฟ้าแรงปานกลางและแรงต่ำแล้ว
2 วิธีแรงดันไฟฟ้าสั่น
สายชาร์จ DC, ความต้านทานแรงดันไฟฟ้าปล่อยตัวเหนี่ยวนำเพื่อให้เกิดช่องว่างบางอย่างเพื่อให้ได้แรงดันไฟฟ้าสั่นแบบหน่วง การตรวจสอบข้อบกพร่องของสายเคเบิลหุ้มฉนวนหลักและอุปกรณ์เสริม วิธีนี้มีประสิทธิภาพมากกว่าการทดสอบแรงดันไฟฟ้ากระแสตรง แต่ก็ยังมีปัญหาอยู่บ้าง เมื่อแรงดันไฟฟ้าออสซิลเลชันตัวใดตัวหนึ่งลดน้อยลง เป็นการยากที่จะตอบสนองความต้องการของสายเคเบิลยาว และสายเคเบิลแรงดันไฟฟ้าทั้งสองนี้มีความถี่ที่สูงกว่าซึ่งทำให้เกิดความเสียหายอย่างมีนัยสำคัญ

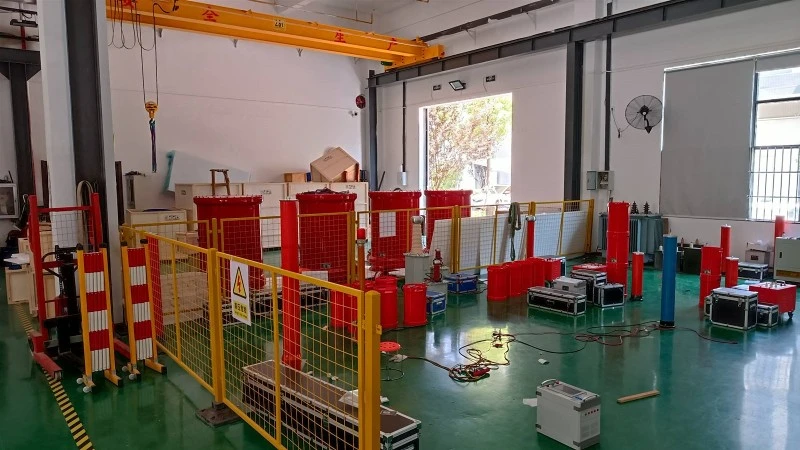

3, ทนต่อแรงดันไฟฟ้าเรโซแนนซ์
วิธีการทดสอบแรงดันเรโซแนนซ์คือการเปลี่ยนค่าความเหนี่ยวนำและความถี่ในวงจรทดสอบเพื่อให้วงจรอยู่ในสถานะเรโซแนนซ์ซึ่งสามารถตอบสนองข้อกำหนดในการทดสอบแรงดันไฟฟ้าสูงและกระแสสูงได้ วิธีการแรงดันไฟฟ้าทนต่อเรโซแนนซ์แบ่งออกเป็นการปรับความถี่และการมอดูเลตความถี่ตามโหมดการปรับ และการสั่นพ้องแบบอนุกรมและการสั่นพ้องแบบขนานตามโหมดเรโซแนนซ์
1. เสียงสะท้อนของสายเคเบิลแบบเหนี่ยวนำทนต่อแรงดันไฟฟ้า ความเหนี่ยวนำของเครื่องปฏิกรณ์แบบลูปจะถูกปรับโดยการปรับความจุของสายเคเบิลในเครื่องปฏิกรณ์ที่ความถี่เรโซแนนซ์ (50 เฮิรตซ์) ดำเนินการตามข้อกำหนดการทดสอบ
2. เสียงสะท้อนของสายเคเบิลมอดูเลตความถี่ทนต่อแรงดันไฟฟ้า โดยการเปลี่ยนความถี่เอาต์พุตของแหล่งจ่ายไฟทดสอบ เครื่องปฏิกรณ์ที่มีความเหนี่ยวนำคงที่ในวงจรสามารถสะท้อนกับผลิตภัณฑ์ทดสอบและตรงตามข้อกำหนดในการทดสอบ
3. วิธีการเชื่อมต่อแบบเคเบิลและเรโซแนนซ์ เมื่อกระแสของหม้อแปลงทดสอบเป็นไปตามข้อกำหนดในการทดสอบ แต่แรงดันไฟฟ้าไม่ถึงแรงดันทดสอบ เครื่องปฏิกรณ์จะเชื่อมต่อแบบอนุกรมกับชิ้นทดสอบสำหรับการทดสอบ เมื่อวงจรอยู่ในสถานะเรโซแนนซ์ แรงดันเอาต์พุตของหม้อแปลง Q ครั้ง (Q คือปัจจัยด้านคุณภาพของวงจร) สามารถสร้างขึ้นบนชิ้นทดสอบได้ พลังงานที่ได้รับจากแหล่งจ่ายไฟเป็นเพียงพลังงานที่ใช้งานอยู่ในวงจรเท่านั้น
4. วิธีเคเบิลและเรโซแนนซ์แบบขนาน เมื่อเป็นไปตามข้อกำหนดการทดสอบหลักสำหรับหม้อแปลงแรงดันไฟฟ้าและกระแส การเชื่อมต่อไฟฟ้าแบบต่อต้านขนานกับพารามิเตอร์ทดสอบจะใช้เพื่อให้เป็นไปตามข้อกำหนดในการทดสอบของวงจรเรโซแนนซ์ เมื่อกระแสไฟฟ้าเหนี่ยวนำจะชดเชยกระแสประจุไฟฟ้าของเครื่องปฏิกรณ์ทดสอบ
ข้างต้นเป็นสามวิธีสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อซีรีย์เรโซแนนซ์สายเคเบิล
