ที่ความถี่ของวงจร จะเกิดการเรโซแนนซ์ และแรงดันไฟฟ้าตัวอย่างคือ Q คูณด้วยแรงดันเอาต์พุตของปลายแรงดันไฟฟ้าสูงของหม้อแปลงกระตุ้น q คือปัจจัยด้านคุณภาพของระบบ กล่าวคือ ตัวคูณเรโซแนนซ์แรงดันไฟฟ้า โดยปกติจะอยู่ในช่วงตั้งแต่สิบถึงมากกว่า 100เสียงสะท้อนแบบอนุกรมของวงจรเกิดจากการปรับความถี่เอาต์พุตของแหล่งจ่ายไฟความถี่ตัวแปร จากนั้นจึงปรับแรงดันเอาต์พุตของแหล่งจ่ายไฟความถี่ตัวแปรเพื่อให้ได้ค่าทดสอบภายใต้สภาวะการสั่นพ้องของวงจร เนื่องจากการสั่นพ้องของวงจร ยิ่งแรงดันเอาต์พุตของแหล่งจ่ายไฟความถี่ตัวแปรมีค่าน้อยลง แรงดันทดสอบที่สร้างขึ้นสำหรับตัวอย่าง CX ก็จะยิ่งสูงขึ้นเท่านั้น

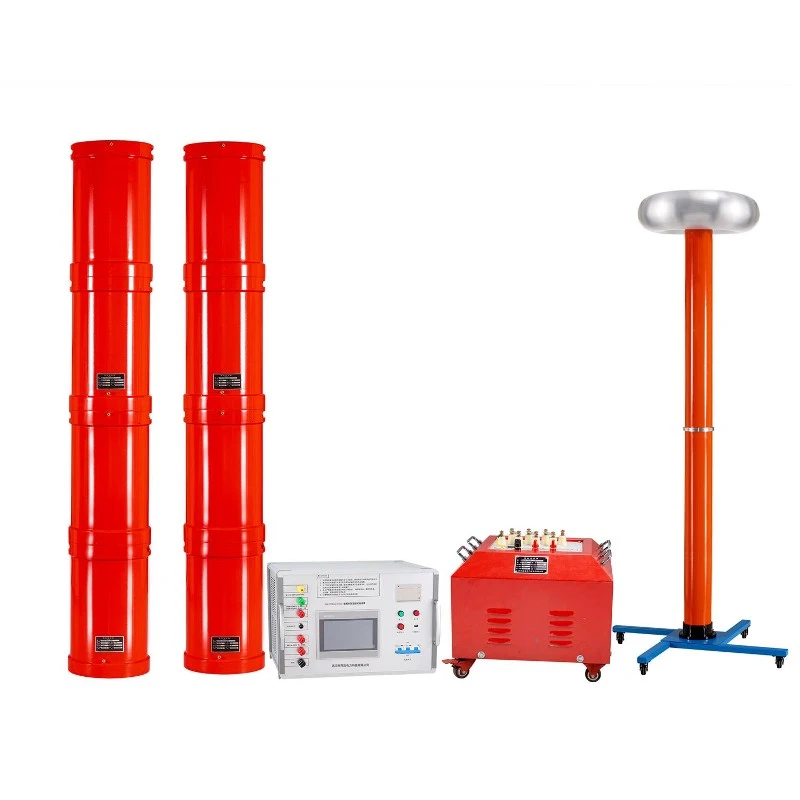

นำแรงดันไฟฟ้าทนต่อการทดสอบโดยใช้เสียงสะท้อนชุดการแปลงความถี่วิธี. ด้วยการวางซ้อนหลาย- เครื่องปฏิกรณ์หลายเครื่องจะถูกใช้แบบขนานและแบบอนุกรม ตัวแบ่งแรงดันใช้สำหรับวัดแรงดันทดสอบ
สูตรสำหรับ เสียงสะท้อนแบบอนุกรม เป็นดังนี้:
ส่วนจินตภาพของอิมพีแดนซ์ของวงจรมีค่าเท่ากับ 0 z=r+jx,x=0,z=r ดังนั้น ฉัน=u/z=u/r
(1) คำจำกัดความของเรโซแนนซ์: ในวงจร เมื่อโมดูลปฏิกิริยาหนึ่งปล่อยพลังงาน พลังงานของส่วนประกอบทั้งสองจะเท่ากัน และโมดูลปฏิกิริยาอื่นจะต้องดูดซับพลังงานเดียวกัน กล่าวอีกนัยหนึ่ง จะมีการเต้นของพลังงานระหว่างส่วนประกอบที่ทำปฏิกิริยาทั้งสอง
(2) เพื่อสร้างเสียงสะท้อน วงจรต้องมีตัวเหนี่ยวนำ L และความจุ C
(3) ความถี่เรโซแนนซ์ที่สอดคล้องกันคือความถี่เรโซแนนซ์ (เรโซแนนซ์) หรือความถี่เรโซแนนซ์ที่แสดงโดย FR
(4) เงื่อนไขสำหรับวงจรอนุกรมเรโซแนนซ์เป็นดังนี้: เมื่อ i2xl=i2xc เท่ากับ xl=xc จะได้เงื่อนไขเรโซแนนซ์สำหรับวงจรอนุกรม r-l-c
(5) ไม่ว่าจะเป็นการสั่นพ้องแบบอนุกรมหรือแบบขนาน เมื่อเกิดการสั่นพ้อง การแลกเปลี่ยนพลังงานโดยสมบูรณ์ระหว่าง L และ C สามารถทำได้ กล่าวคือ พลังงานแม่เหล็กที่ปล่อยออกมาจะถูกแปลงเป็นพลังงานสนามไฟฟ้าอย่างสมบูรณ์และเก็บไว้ในตัวเก็บประจุ ในขณะที่ตัวเก็บประจุจะคายประจุในเวลาอื่น จากนั้นจึงแปลงเป็นพลังงานแม่เหล็กที่เก็บไว้ในตัวเหนี่ยวนำ
(6) ในวงจรอนุกรมเรโซแนนซ์ เนื่องจากกระแสเดียวกันไหลผ่านอนุกรม - L และ C การแลกเปลี่ยนพลังงานเกิดขึ้นจากการเปลี่ยนแปลงของขั้วแรงดันไฟฟ้า ในวงจรขนาน ปลายทั้งสองของ C มีแรงดันไฟฟ้าเท่ากัน ดังนั้นการแปลงพลังงานจึงเป็นเฟสกระแสตรงข้ามของส่วนประกอบทั้งสอง
(7) ความเหนี่ยวนำและความจุยังคงเป็นสององค์ประกอบของการสั่นพ้อง ไม่เช่นนั้นการแลกเปลี่ยนพลังงานจะไม่สามารถเกิดขึ้นได้ แต่จากมุมมองของอิมพีแดนซ์ที่เท่ากัน มันจะกลายเป็นองค์ประกอบ: ค่าความต้านทานเป็นศูนย์หรืออนันต์
