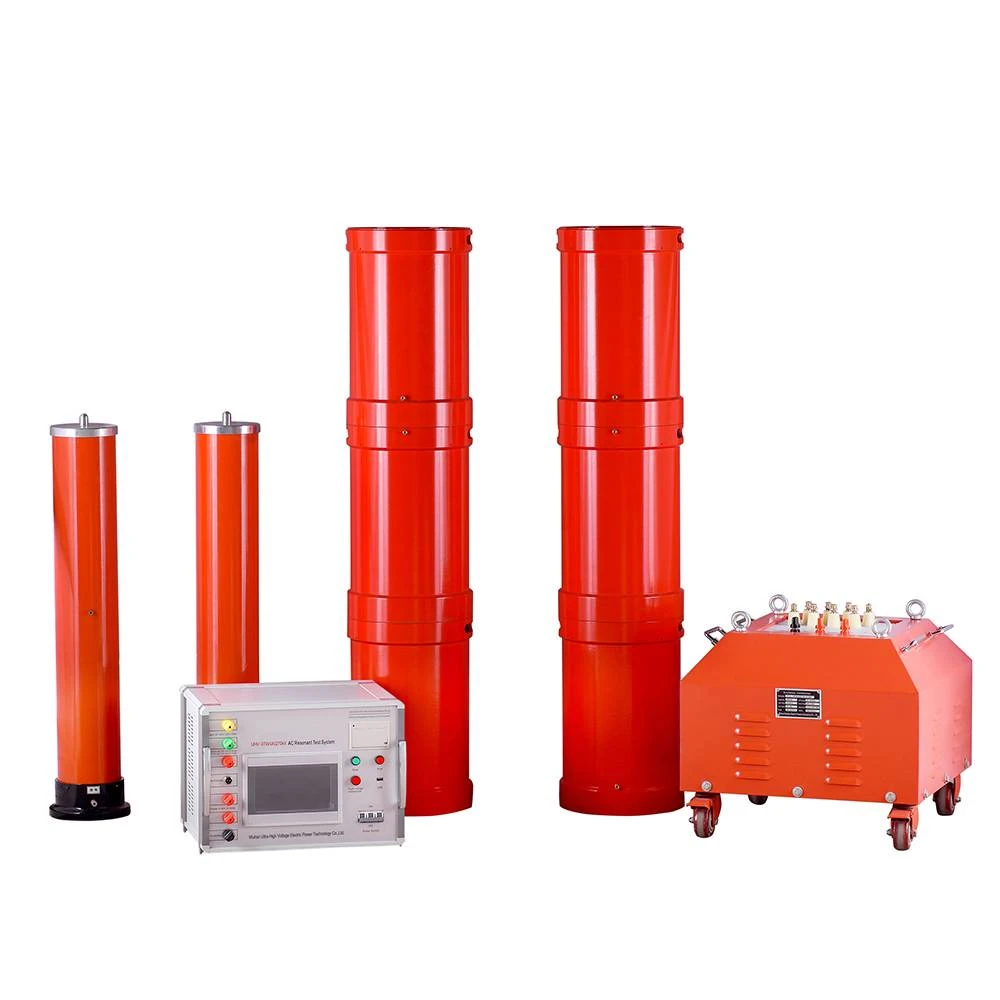

เอฟเอ็มเสียงสะท้อนแบบอนุกรมอุปกรณ์ทดสอบ e? หวู่ฮั่น UHV เชี่ยวชาญในการผลิตของเสียงสะท้อนแบบอนุกรมด้วยผลิตภัณฑ์ที่หลากหลายและการทดสอบทางไฟฟ้าระดับมืออาชีพ เพื่อค้นหาเสียงสะท้อนแบบอนุกรม, เลือกหวู่ฮั่น UHV
ที่อุปกรณ์ทดสอบเรโซแนนซ์ชุดการมอดูเลตความถี่ใช้หลักการของอนุกรมเรโซแนนซ์ ใช้หม้อแปลงกระตุ้นเพื่อกระตุ้นวงจรอนุกรมเรโซแนนซ์ ปรับความถี่เอาต์พุตของตัวควบคุมความถี่ตัวแปร และทำให้วงจรเหนี่ยวนำ L และตัวอย่างทดสอบ C สะท้อนในอนุกรม แรงดันเรโซแนนซ์คือแรงดันไฟฟ้าที่ใช้กับตัวอย่างทดสอบ อุปกรณ์ทดสอบเรโซแนนซ์การแปลงความถี่ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น พลังงาน โลหะวิทยา ปิโตรเลียม และวิศวกรรมเคมี และเหมาะสำหรับการทดสอบการส่งมอบและการป้องกันของชิ้นงานทดสอบความจุสูง-และแรงดันไฟฟ้าสูง-
พารามิเตอร์ทางเทคนิคของอุปกรณ์ทดสอบเรโซแนนซ์ซีรีย์การมอดูเลตความถี่
แรงดันไฟฟ้าขาออกที่กำหนด: 0-66kV (ค่าประสิทธิผล) และต่ำกว่า
ความถี่เอาต์พุต: 20-300Hz
รูปคลื่นแรงดันไฟฟ้าเรโซแนนซ์: คลื่นไซน์, อัตราการบิดเบือนรูปคลื่นน้อยกว่าหรือเท่ากับ 1%
เวลาทำงานเต็มโหลด: เวลาทำงานต่อเนื่อง 60 นาที
ปัจจัยด้านคุณภาพระบบ: มากกว่าหรือเท่ากับ 20 ภายใต้โหลดสูงสุด
การควบคุมความถี่: ความละเอียด 0.1Hz, ความไม่เสถียรน้อยกว่าหรือเท่ากับ 0.01%
แหล่งจ่ายไฟทำงาน: 220V หรือ 380V แหล่งจ่ายไฟหลักเฟสเดียว-
หลักการทำงานของอุปกรณ์ทดสอบเรโซแนนซ์ซีรีย์การมอดูเลตความถี่
ที่อุปกรณ์ทดสอบเรโซแนนซ์ชุดการมอดูเลตความถี่ใช้หลักการของการสั่นพ้องแบบอนุกรมแบบขนาน โดยการปรับความถี่เอาต์พุตของตัวควบคุมความถี่ตัวแปร ค่าความเหนี่ยวนำ L ของเครื่องปฏิกรณ์ในวงจรและความจุ C ของตัวอย่างทดสอบจะสะท้อนกลับ และแรงดันไฟฟ้าเรโซแนนซ์คือแรงดันไฟฟ้าที่ใช้กับตัวอย่างทดสอบ แหล่งจ่ายไฟมีให้ผ่านตัวควบคุมมอดูเลชั่นความถี่ และแรงดันไฟฟ้าทดสอบจะถูกเพิ่มโดยหม้อแปลงกระตุ้นเพื่อใช้ไฟฟ้าแรงสูงกับเครื่องปฏิกรณ์ L และ CX ตัวอย่างทดสอบ โดยการเปลี่ยนความถี่เอาต์พุตของตัวควบคุมการมอดูเลตความถี่ วงจรจะอยู่ในสถานะเรโซแนนซ์อนุกรม ความถี่เรโซแนนซ์ของวงจรขึ้นอยู่กับความจุ CX ของตัวอย่างทดสอบและความเหนี่ยวนำ L ของเครื่องปฏิกรณ์ ปรับแรงดันเอาต์พุตของตัวควบคุมความถี่ตัวแปรเพื่อให้ได้ค่าแรงดันไฟฟ้าที่ต้องการของแรงดันไฟฟ้าสูงบนตัวอย่างทดสอบ
ลักษณะเฉพาะของอุปกรณ์ทดสอบเรโซแนนซ์ซีรีย์ FM
หน้าจอขนาดใหญ่แสดงข้อมูลการทดสอบและสถานะการทดสอบ และมีฟังก์ชันแจ้งขั้นตอนการทำงานแบบเรียลไทม์-
สามารถปรับแรงดันไฟฟ้าทดลอง ช่วงความถี่ และเวลาแรงดันได้อย่างยืดหยุ่น
ผลการทดสอบสามารถคำนวณความจุของตัวอย่างทดสอบได้
ติดตั้งอินเทอร์เฟซการสื่อสารด้วยคอมพิวเตอร์เพื่อการสื่อสารและการจัดการข้อมูลการทดลองที่ง่ายดาย
ขนาดเล็ก น้ำหนักเบา ใช้งานง่าย
ความละเอียดสูง ความละเอียดความถี่ 0.001HZ
ความปลอดภัยและความน่าเชื่อถือสูง ระบบมีฟังก์ชันการป้องกันกระแสไฟเกิน แรงดันไฟเกิน และการคายประจุ ซึ่งสามารถปกป้องความปลอดภัยส่วนบุคคลและอุปกรณ์ได้อย่างมีประสิทธิภาพ ผลการทดสอบสามารถพิมพ์และอัปเกรดด้วยซอฟต์แวร์ได้
