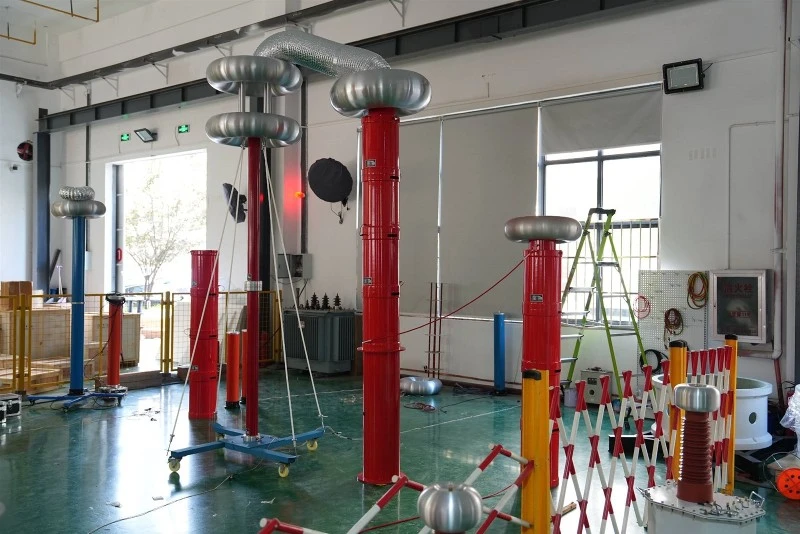

ชุดสมบูรณ์ของอุปกรณ์ทดสอบเรโซแนนซ์ชุดแปลงความถี่เป็นอุปกรณ์ทดสอบชุดเรโซแนนซ์ที่ใช้ตัวเหนี่ยวนำที่ปรับและความจุโหลดเพื่อสร้างชุดเรโซแนนซ์ความถี่ไฟฟ้าและรับแรงดันไฟฟ้าทดสอบความถี่ไฟฟ้า ชุดอุปกรณ์ทดสอบเรโซแนนซ์ชุดแปลงความถี่ครบชุดประกอบด้วยหม้อแปลงแยก แหล่งจ่ายไฟควบคุมความถี่และแรงดันไฟฟ้า หม้อแปลงกระตุ้น เครื่องปฏิกรณ์ ตัวแบ่งแรงดันไฟฟ้าของตัวเก็บประจุ ฯลฯ ตัวแบ่งแรงดันไฟฟ้าเชื่อมต่อแบบขนานกับวัตถุทดสอบ และแรงดันไฟฟ้าเรโซแนนซ์บนวัตถุทดสอบถูกวัดโดยใช้อุปกรณ์ทดสอบเรโซแนนซ์ชุดการแปลงความถี่เพื่อรับสัญญาณป้องกันแรงดันไฟฟ้าเกิน กำลังส่งกำลังมอดูเลชั่นความถี่จะเชื่อมต่อกับวงจรรีโซแนนซ์อนุกรมผ่านหม้อแปลงกระตุ้น ซึ่งให้กำลังกระตุ้นสำหรับเรโซแนนซ์อนุกรม
การทดสอบความทนทานต่อแรงดันไฟฟ้ากระแสสลับของหม้อแปลงไฟฟ้าขนาดใหญ่ สายไฟ กังหันไอน้ำ เครื่องกำเนิดพลังน้ำ และอุปกรณ์เก็บประจุอื่น ๆ จะต้องดำเนินการอย่างสม่ำเสมอตามขั้นตอนการทดสอบอย่างเคร่งครัด ภายใต้เงื่อนไขความถี่พลังงาน เนื่องจากชิ้นทดสอบมีความจุสูงหรือความต้องการแรงดันไฟฟ้าทดสอบสูง ความสามารถในการจ่ายไฟของอุปกรณ์ทดสอบก็ค่อนข้างสูงเช่นกัน อุปกรณ์ทนแรงดันไฟฟ้าความถี่กำลังแบบเดิมมีขนาดใหญ่ หนัก ยากต่อการดำเนินการที่-ที่ไซต์งาน รวมยาก และมีความยืดหยุ่นต่ำ วิธีที่ดีกว่าคือการใช้เสียงสะท้อนแบบอนุกรมสำหรับการทดสอบการทนแรงดันไฟฟ้า
เมื่อการทดสอบเรโซแนนซ์อนุกรมการแปลงความถี่เสร็จสิ้นและตั้งค่าเป็นการทดสอบแรงดันไฟฟ้าที่ทนทาน การมอดูเลตความถี่จะดำเนินการที่แรงดันไฟฟ้าเริ่มต้นตามความถี่ที่คำนวณได้ ประการแรก ตรวจสอบการต่อสายดิน อุปกรณ์ทดสอบเรโซแนนซ์ชุดการแปลงความถี่ครบชุดจะต้องมีการต่อสายดินอย่างดี จุดกราวด์ของอุปกรณ์ทดลองและจุดกราวด์ของแกนเครื่องกำเนิดไฟฟ้าควรต่อสายดินพร้อมกัน นอกจากนี้ ส่วนประกอบในการวัดอุณหภูมิและโรเตอร์เครื่องกำเนิดไฟฟ้ายังต้องมีการต่อสายดินป้องกันอีกด้วย อย่างไรก็ตาม ในระหว่างการทดลองมอดูเลตความถี่ ผลลัพธ์ที่ได้ไม่เหมาะและความถี่ไม่ตรงตามข้อกำหนดของความถี่กำลัง หลังจากที่ไฟฟ้าดับ การเดินสายไฟภายนอกก็ถูกต้อง และสงสัยว่าการวางตำแหน่งเครื่องปฏิกรณ์ทั้งสองเครื่องได้รับผลกระทบ ค่ารีแอกแทนซ์แบบเหนี่ยวนำมีการเปลี่ยนแปลง ปรับระยะห่างและตำแหน่งของเครื่องปฏิกรณ์ใหม่ และพบจุดเรโซแนนซ์ความถี่กำลัง 50 เฮิร์ตซ์ แรงดันไฟฟ้าเพิ่มขึ้นและค่าความต้านทานแรงดันไฟฟ้ายังคงอยู่เป็นเวลาหนึ่งนาที การทดสอบแรงดันไฟฟ้าทนความถี่ไฟฟ้าผ่านไปได้อย่างราบรื่น จากการทดลองนี้ เราได้สั่งสมประสบการณ์อันมีค่าในการทดสอบการทนต่อแรงดันไฟฟ้าของมอเตอร์ไฟฟ้าแรงสูงขนาดใหญ่-
ในการใช้งานจริง พบว่าเมื่อแรงดันไฟฟ้าเพิ่มขึ้นใกล้กับแรงดันไฟฟ้าทดสอบ ความเร็วที่เพิ่มขึ้นของแรงดันไฟฟ้าจะเร็วเกินไป และความผันผวนของแรงดันไฟฟ้ามีขนาดใหญ่ ซึ่งอาจทำให้เกิดการป้องกันแรงดันไฟฟ้าได้ ดังนั้นจึงจำเป็นต้องเริ่มการทดสอบใหม่ซึ่งไม่เอื้อต่อความปลอดภัยของอุปกรณ์ อย่างไรก็ตามหากตั้งค่าการป้องกันแรงดันไฟฟ้าสูงเกินไปชุดที่สมบูรณ์ของอุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่ตัวแปรไม่สามารถป้องกันอุปกรณ์ที่ทดสอบจากแรงดันไฟฟ้าเกินได้อย่างมีประสิทธิภาพ
มีหลายวิธีในการปรับปรุงเสถียรภาพของ อุปกรณ์ทดสอบเรโซแนนซ์ชุดแปลงความถี่:
1. เลือกค่าเบี่ยงเบนจากความถี่เรโซแนนซ์สำหรับการทดสอบ เรารู้ว่าเพื่อลดความจุของหม้อแปลงทดสอบ ค่า Q ควรมีค่ามากที่สุดเท่าที่จะเป็นไปได้ อย่างไรก็ตาม เมื่อค่า Q มีขนาดใหญ่และเบี่ยงเบนไปจากความถี่เรโซแนนซ์ ความเร็วจะค่อนข้างช้า ดังนั้นเราจึงสามารถเลือกเบี่ยงเบนจากความถี่เรโซแนนซ์เพื่อเพิ่มแรงดันไฟฟ้าและลดความเร็วของแรงดันไฟฟ้าที่เพิ่มขึ้นได้ ตราบเท่าที่ความสามารถของอุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่แปรผันอนุญาต
2. ปรับปัจจัยคุณภาพของวงจร จาก Q=Uc/U=1/ω CR จะเห็นได้ว่าในการลดค่าของ q จำเป็นต้องเพิ่มความต้านทานของวงจร ด้วยวิธีนี้ จะต้องเพิ่มความจุเอาต์พุตของหม้อแปลงกระตุ้นเพื่อให้ได้แรงดันทดสอบ ดังนั้น เมื่อนำวิธีนี้ไปใช้กับอุปกรณ์ทดสอบเรโซแนนซ์อนุกรมความถี่แปรผันครบชุด จะต้องดำเนินการภายใต้เงื่อนไขของค่าเผื่อความจุ
3. ข้อกำหนดสำหรับความต้านทานต่อสายดิน สายดินควรเชื่อมต่อกับตัวสายดินอย่างน่าเชื่อถือ โดยมีความต้านทานสายดินน้อยกว่า 4 Ω
