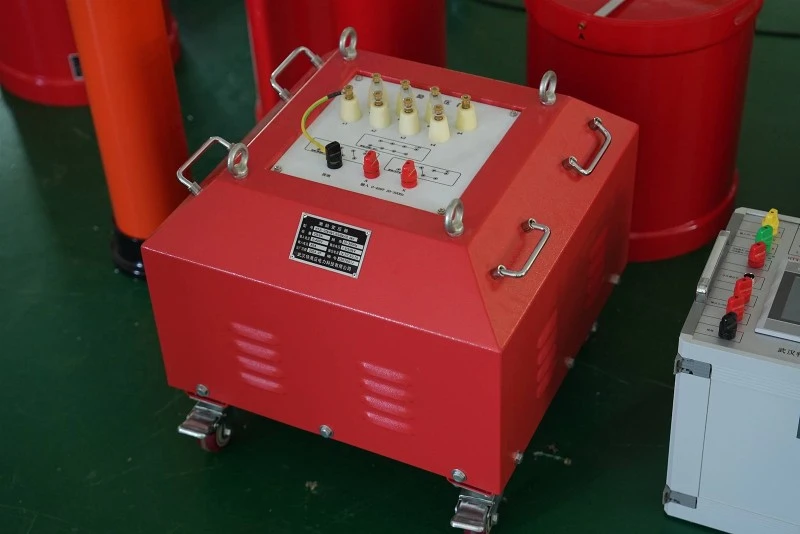

ขั้นตอนการดำเนินงานสำหรับอุปกรณ์ทดสอบเรโซแนนซ์ชุดการแปลงความถี่- หวู่ฮั่น UHV เชี่ยวชาญในการผลิตของเสียงสะท้อนแบบอนุกรมพร้อมผลิตภัณฑ์ให้เลือกมากมายและการทดสอบทางไฟฟ้าระดับมืออาชีพ เพื่อค้นหาเสียงสะท้อนแบบอนุกรม, เลือกหวู่ฮั่น UHV
1. เมื่อเปิดกล่อง ผู้ทดสอบจะต้องตรวจสอบอุปกรณ์ตามรายการบรรจุภัณฑ์ หากพบความแตกต่างระหว่างอุปกรณ์และรายการบรรจุภัณฑ์ โปรดติดต่อบริษัทของเราทันที
2. อุปกรณ์ทดสอบนี้ควรใช้โดยผู้เชี่ยวชาญด้านการทดสอบแรงดันไฟฟ้าสูง- ก่อนใช้งาน ควรอ่านคู่มือผู้ใช้อย่างละเอียด รวมถึงใช้งานและฝึกอบรมซ้ำๆ
3. จำนวนบุคลากรทดสอบไม่ควรน้อยกว่า 2 เมื่อใช้เครื่องกำเนิดไฟฟ้ากระแสสูง จำเป็นต้องปฏิบัติตามขั้นตอนการปฏิบัติงานด้านความปลอดภัยของหน่วยของคุณอย่างเคร่งครัดสำหรับการทดสอบแรงดันไฟฟ้าสูง-
4. เพื่อให้มั่นใจในความปลอดภัยและความถูกต้องของการทดสอบ นอกเหนือจากการทำความคุ้นเคยกับคู่มือผลิตภัณฑ์แล้ว ยังจำเป็นต้องปฏิบัติตามมาตรฐานและข้อบังคับระดับชาติที่เกี่ยวข้องอย่างเคร่งครัดสำหรับการดำเนินการทดสอบ
5. สายเชื่อมต่อแต่ละเส้นต้องไม่เชื่อมต่อไม่ถูกต้องและต้องต่อสายไฟตามแผนภาพวงจรในส่วน "ข้อควรระวัง" มิฉะนั้นอาจทำให้อุปกรณ์ทดสอบเสียหายได้
6. เมื่อใช้งานอุปกรณ์นี้ อุปกรณ์จะจ่ายไฟฟ้าแรงสูงหรือไฟฟ้าแรงสูงพิเศษ- และต้องต่อสายดินที่เชื่อถือได้เพื่อให้แน่ใจว่าการทำงานปลอดภัย
7. ก่อนทำการทดสอบกับวัตถุทดสอบ ให้ทำการทดสอบการยกบนอุปกรณ์ด้วยแรงดันทดสอบ 80% ของแรงดันไฟฟ้าที่กำหนดของอุปกรณ์
8. ไม่ว่าจะทำการทดสอบกับวัตถุทดสอบหรือการทดสอบแนวราบ ส่วนล่างของเครื่องปฏิกรณ์จะต้องแยกออกจากพื้นด้วยฉากยึดฉนวน
9. เมื่อทำการทดลอง ระยะห่างระหว่างแหล่งจ่ายไฟความถี่ตัวแปรและเครื่องปฏิกรณ์ควรขยายให้ใหญ่ที่สุดเท่าที่จะทำได้ เพื่อหลีกเลี่ยงอุบัติเหตุด้านความปลอดภัย
10. ส่วนแหล่งจ่ายไฟความถี่ตัวแปรของอุปกรณ์นี้อยู่ในรูปแบบของหน้าจอสัมผัส เมื่อแตะควรเบาและช้า (โดยมีช่วงเวลา 0.5 วินาทีระหว่างเข้าสู่เมนูถัดไป) หากออกแรงหนักเกินไปหรือความเร็วเร็วเกินไปอาจเข้าเมนูถัดไปไม่ได้หรือเครื่องอาจไม่เริ่มทำงาน กดปุ่มรีเซ็ตแล้วกลับสู่เมนูหลัก รีสตาร์ทหลังจากผ่านไป 5 วินาที หรือเพียงแค่ปิดเครื่องแล้วรีสตาร์ท
11. เมื่อตั้งค่าพารามิเตอร์ของอุปกรณ์ คอลัมน์ "แรงดันไฟฟ้าของอุปกรณ์" ไม่สามารถเปลี่ยนแปลงได้ "แรงดันไฟฟ้าของอุปกรณ์" ถูกตั้งค่าร่วมกับตัวแบ่งแรงดันไฟฟ้าในระหว่างการทดสอบจากโรงงาน หาก "แรงดันไฟฟ้าของอุปกรณ์" มีการเปลี่ยนแปลง สัญญาณสุ่มตัวอย่างของตัวแบ่งแรงดันไฟฟ้าจะเปลี่ยนไป และแรงดันไฟฟ้าที่วัดได้อาจไม่ใช่แรงดันไฟฟ้าทดสอบที่แท้จริงซึ่งอาจสูงหรือต่ำเกินไป ซึ่งส่งผลต่อการทดสอบแรงดันไฟฟ้าทนของตัวอย่างทดสอบ ดังนั้นผู้ทดลองจึงควรบันทึก "แรงดันไฟฟ้าของอุปกรณ์" เมื่อสตาร์ทเครื่องเพื่อหลีกเลี่ยงการอ้างอิงได้ง่ายหลังจากที่แรงดันไฟฟ้าของอุปกรณ์ถูกเปิดใช้งานโดยไม่ตั้งใจ
12. เมื่อทำการทดสอบกับวัตถุทดสอบที่มีความจุสูงหรือสูญเสียสูง เช่น "เครื่องกำเนิดไฟฟ้า มอเตอร์ที่มีความจุขนาดใหญ่ สายเคเบิลยาวเกิน 1.5 กม." ค่า Q ของระบบต่ำ ตั้งค่า "แรงดันไฟเอาท์พุต" ให้อยู่ระหว่าง 30V ถึง 50V โดยทั่วไป ให้ตั้งค่า "แรงดันไฟเอาท์พุต" ให้อยู่ระหว่าง 10V ถึง 20V เมื่อทำการทดสอบสายเคเบิลที่ต่ำกว่า 10kV และภายในความยาว 500 ม. ควรเลือกแรงดันไฟกระตุ้นที่ต่ำกว่า โดยตั้งค่า "แรงดันไฟเอาท์พุต" ไว้ที่ 10V มิฉะนั้น เมื่อค้นหาจุดเรโซแนนซ์ แรงดันทดสอบจะเกินแรงดันไฟฟ้าทนพิกัดของวัตถุทดสอบ ส่งผลให้ค่า Q ของระบบสูงขึ้น และแยกย่อยวัตถุทดสอบได้ง่าย
