หลักการทดสอบความต้านทาน DC คืออะไร? หวู่ฮั่น UHV เชี่ยวชาญในการผลิตเครื่องทดสอบความต้านทานไฟฟ้ากระแสตรงด้วยตัวเลือกผลิตภัณฑ์ที่หลากหลาย เมื่อมองหาเครื่องทดสอบความต้านทานไฟฟ้ากระแสตรง ให้เลือก Wuhan UHV
ที่เครื่องทดสอบความต้านทานไฟฟ้ากระแสตรงสำหรับขดลวดหม้อแปลงเป็นรายการทดสอบที่จำเป็นสำหรับหม้อแปลงหลังการส่งมอบ การซ่อมแซมครั้งใหญ่ และการเปลี่ยนแปลงเครื่องเปลี่ยนแทป โดยการวัดความต้านทาน DC ของขดลวดหม้อแปลง คุณภาพของการเชื่อมหรือการเชื่อมต่อของลีด การมีอยู่ของการลัดวงจรระหว่างเทิร์นหรือวงจรเปิดในขดลวด และสามารถตรวจสอบการสัมผัสที่ดีของตัวเปลี่ยนแทปได้

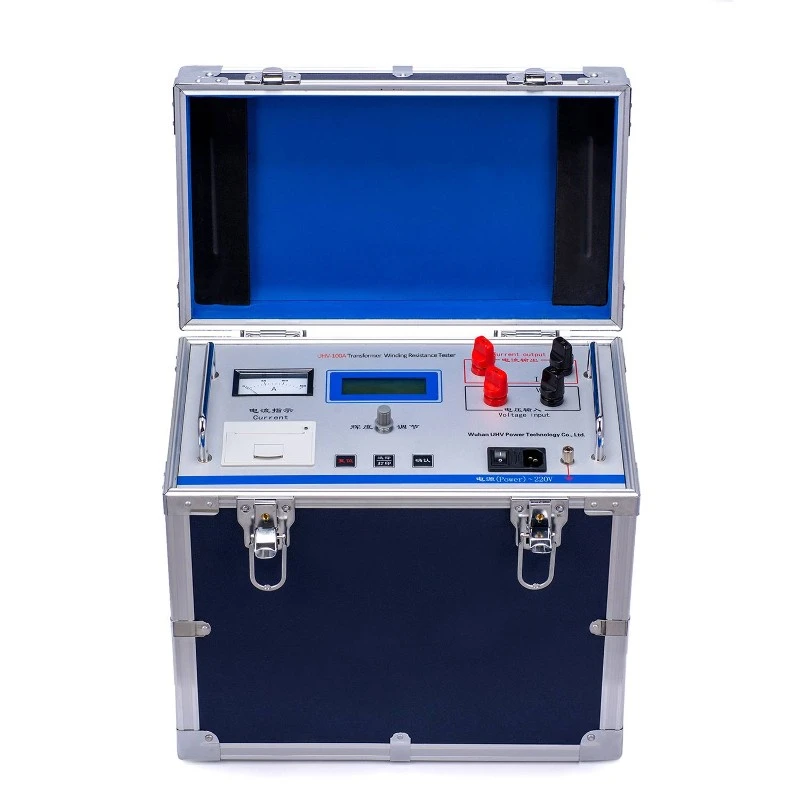

ความต้านทานกระแสตรงของหม้อแปลงเป็นรายการวัดที่จำเป็นสำหรับผลิตภัณฑ์กึ่งสำเร็จรูปและผลิตภัณฑ์สำเร็จรูป-ในการผลิตหม้อแปลง การทดสอบในโรงงาน การติดตั้ง การซ่อมแซมครั้งใหญ่ การเปลี่ยนแปลงเครื่องเปลี่ยนแทป การทดสอบการส่งมอบ และการทดสอบเชิงป้องกันโดยหน่วยงานด้านพลังงาน สามารถตรวจสอบคุณภาพการเชื่อมของข้อต่อขดลวดและมีการเลี้ยวเพื่อลัดวงจรในขดลวดหรือไม่ นอกจากนี้ยังสามารถตรวจจับได้ว่าตำแหน่งต่างๆ ของเครื่องเปลี่ยนแทปแรงดันไฟฟ้าอยู่ในการสัมผัสที่ดีหรือไม่ ตำแหน่งที่แท้จริงของเครื่องเปลี่ยนแทปนั้นตรงกับตำแหน่งที่ระบุหรือไม่ สายไฟขาดหรือไม่ และมีสายไฟหักหรือไม่เมื่อสายไฟหลายเส้นพันเข้าด้วยกัน เพื่อตอบสนองความต้องการในการวัดความต้านทาน DC ของหม้อแปลงอย่างรวดเร็ว บริษัทของเราจึงได้พัฒนา UHV-100Aเครื่องทดสอบความต้านทานไฟฟ้ากระแสตรง- เครื่องมือนี้ใช้เทคโนโลยีพลังงานใหม่ซึ่งมีคุณลักษณะขนาดเล็ก น้ำหนักเบา กระแสไฟขาออกสูง ความสามารถในการทำซ้ำได้ดี ความสามารถในการป้องกัน-สัญญาณรบกวนที่แข็งแกร่ง และฟังก์ชันการป้องกันที่สมบูรณ์ เครื่องจักรทั้งหมดถูกควบคุมโดยไมโครคอนโทรลเลอร์ความเร็วสูง- พร้อมด้วยระบบอัตโนมัติในระดับสูงและฟังก์ชันแจ้งเตือนการคายประจุและการคายประจุอัตโนมัติ เครื่องมือนี้มีความแม่นยำในการทดสอบสูง ใช้งานง่าย และสามารถวัดความต้านทานโดยตรงของหม้อแปลงได้อย่างรวดเร็ว
ที่เครื่องทดสอบความต้านทานไฟฟ้ากระแสตรงเป็นเครื่องมือทดสอบความต้านทานกระแสตรงของหม้อแปลงไฟฟ้ารุ่นใหม่ ซึ่งสามารถเลือกกระแสทดสอบตามหม้อแปลงไฟฟ้ากำลังรุ่นต่างๆ ได้โดยอัตโนมัติ และแสดงผลการทดสอบด้วยความเร็วสูงสุด เครื่องทดสอบความต้านทาน DC มีฟังก์ชันต่างๆ เช่น ตัวบ่งชี้การชาร์จและการคายประจุ และการใช้จอ LCD ทำให้เครื่องมือมีอินเทอร์เฟซกับเครื่องจักร-ที่ดี ทำให้เป็นอุปกรณ์ที่ต้องการสำหรับการทดสอบความต้านทาน DC เครื่องทดสอบความต้านทานกระแสตรงเป็นผลิตภัณฑ์ทดแทนที่มีความแม่นยำสูง-สำหรับสะพานแขนเดี่ยวและคู่ DC เครื่องมือนี้ใช้เทคโนโลยีการจ่ายไฟแบบสวิตชิ่งขั้นสูง และความเร็วในการวัดเร็วกว่าบริดจ์มากกว่า 100 เท่า ส่วนจอแสดงผลจะแสดงผลการวัดบนจอแสดงผลคริสตัลเหลว LCD สี่หลักครึ่ง และคริสตัลเหลว LCD สามหลักครึ่งแสดงอุณหภูมิโดยรอบหรือค่ากระแสทดสอบ เอาชนะข้อเสียของผลิตภัณฑ์อื่นที่คล้ายคลึงกันซึ่งไม่สะดวกในการอ่านภายใต้แสงแดด ในเวลาเดียวกันก็มีฟังก์ชันดับอาร์คอัตโนมัติ เครื่องมือทดสอบความต้านทานแบบรวดเร็ว 3A DC มีข้อดีคือ การวัดความเร็วที่รวดเร็ว ความแม่นยำสูง การแสดงผลที่ใช้งานง่าย ความสามารถในการป้องกันการรบกวน- ที่แข็งแกร่ง ขนาดเล็ก การใช้พลังงานต่ำ ข้อมูลการทดสอบที่เสถียรและเชื่อถือได้ และไม่ได้รับผลกระทบจากปัจจัยของมนุษย์ เครื่องมือนี้มีชุดแบตเตอรี่แบบชาร์จไฟได้ (12V) ซึ่งสามารถใช้ได้ทั้งไฟ AC และ DC ทำให้สะดวกสำหรับ-การทดสอบนอกสถานที่และภาคสนาม
การใช้เครื่องทดสอบความต้านทานไฟฟ้ากระแสตรง
เครื่องทดสอบความต้านทานกราวด์ DC เป็นเครื่องมือที่เหมาะสำหรับการวัดความต้านทาน DC ของโหลดอุปนัยต่างๆ เช่น หม้อแปลงไฟฟ้า มอเตอร์ขนาดใหญ่ และหม้อแปลงไฟฟ้า รวมถึงความต้านทานหน้าสัมผัสของสวิตช์แรงดันไฟฟ้าต่ำ- และความต้านทานอินเทอร์เฟซของสายไฟ เคเบิล หรือรอยเชื่อม
ข้อควรระวัง
1. ก่อนที่จะทดสอบตัวเปลี่ยนแทปไม่มี-โหลดของหม้อแปลง จะต้องรีเซ็ตก่อน หลังจากการคายประจุเสร็จสิ้น เสียงเตือนควรหยุดนานกว่า 10 วินาทีก่อนที่จะเปลี่ยนเครื่องเปลี่ยนก๊อก
2. ก่อนที่จะตัดการเชื่อมต่อ ต้องแน่ใจว่าได้รอให้การคายประจุสิ้นสุดลงและเสียงเตือนจะหยุดลง เป็นการดีที่สุดที่จะรอนานกว่า 10 วินาทีก่อนที่จะตัดการเชื่อมต่อเพื่อให้แน่ใจว่าการชาร์จถูกปล่อยออกมาอย่างสมบูรณ์
3. เมื่อเลือกกระแส โปรดดูช่วงในคอลัมน์ข้อกำหนดทางเทคนิค และอย่าใช้เกินหรือต่ำกว่าช่วง เมื่อกระแสเกินค่าที่ตั้งไว้ เครื่องมือจะยังคงอยู่ในสถานะ "กำลังชาร์จ" เมื่อช่วงไม่เพียงพอ จะแสดง 'กระแสต่ำเกินไป' เมื่อสถานะทั้งสองนี้เกิดขึ้น ให้ยืนยันช่วงและเลือกกระแสที่เหมาะสมสำหรับการทดสอบ
4. ให้ความสนใจกับช่วงเมื่อใช้วิธีการช่วยเหลือด้วยแม่เหล็ก เนื่องจากขดลวดไฟฟ้าแรงสูง-สองตัวเชื่อมต่อแบบขนานและอีกขดลวดหนึ่งต่ออนุกรมกัน ความต้านทานของขดลวดไฟฟ้าแรงสูง-ถึง 1.5 เท่าจึงถูกเพิ่มเข้าไปในวงจรการทดสอบทั้งหมด และจำเป็นต้องคำนึงถึงการเลือกช่วงด้วย หากกระแสไฟขาออกไม่ถึงค่าที่ตั้งไว้หรือไม่เสถียรเมื่อใช้เกินขอบเขต
5. เมื่อนำหน้าสัมผัสสั้นของสายไฟทั้งสามเส้นของวิธีแม่เหล็กช่วยออกหลังจากการคายประจุ อาจมีกระแสไฟฟ้าตกค้าง ซึ่งอาจทำให้เกิดการจุดระเบิดและการคายประจุระหว่างการถอด นี่เป็นปรากฏการณ์ปกติ
6. เมื่อเชื่อมต่อแคลมป์ทดสอบเข้ากับขั้วตะกั่วออกของขดลวดหม้อแปลง สิ่งสำคัญคือต้องทราบว่าขั้วตะกั่วออกสัมผัสกับอากาศเป็นเวลานาน และพื้นผิวของขั้วตะกั่วออกถูกปกคลุมด้วยฟิล์มออกไซด์ ซึ่งอาจทำให้ผลการวัดไม่เสถียรหรือไม่ถูกต้อง ดังนั้น เมื่อเดินสายไฟ ควรให้ความสนใจกับการทำความสะอาดฟิล์มออกไซด์ หรือหลังจากเชื่อมต่อแคลมป์ทดสอบเข้ากับขั้วต่อลีดเอาท์แล้ว ให้บิดแคลมป์ทดสอบอย่างแรงสองสามครั้งเพื่อตัดผ่านฟิล์มออกไซด์เพื่อให้แน่ใจว่ามีการเชื่อมต่อที่ดี
