เงื่อนไขการเรโซแนนซ์ของวงจรซีรีย์ RLC คืออะไร? หวู่ฮั่น UHV เชี่ยวชาญในการผลิตอุปกรณ์เรโซแนนซ์แบบอนุกรมด้วยผลิตภัณฑ์ที่หลากหลายและการทดสอบทางไฟฟ้าระดับมืออาชีพ เมื่อมองหาอุปกรณ์เรโซแนนซ์แบบอนุกรม ให้เลือก Wuhan UHV
1 ภาพรวมของลักษณะของซีรีส์เรโซแนนซ์ และการสั่นพ้องแบบขนาน

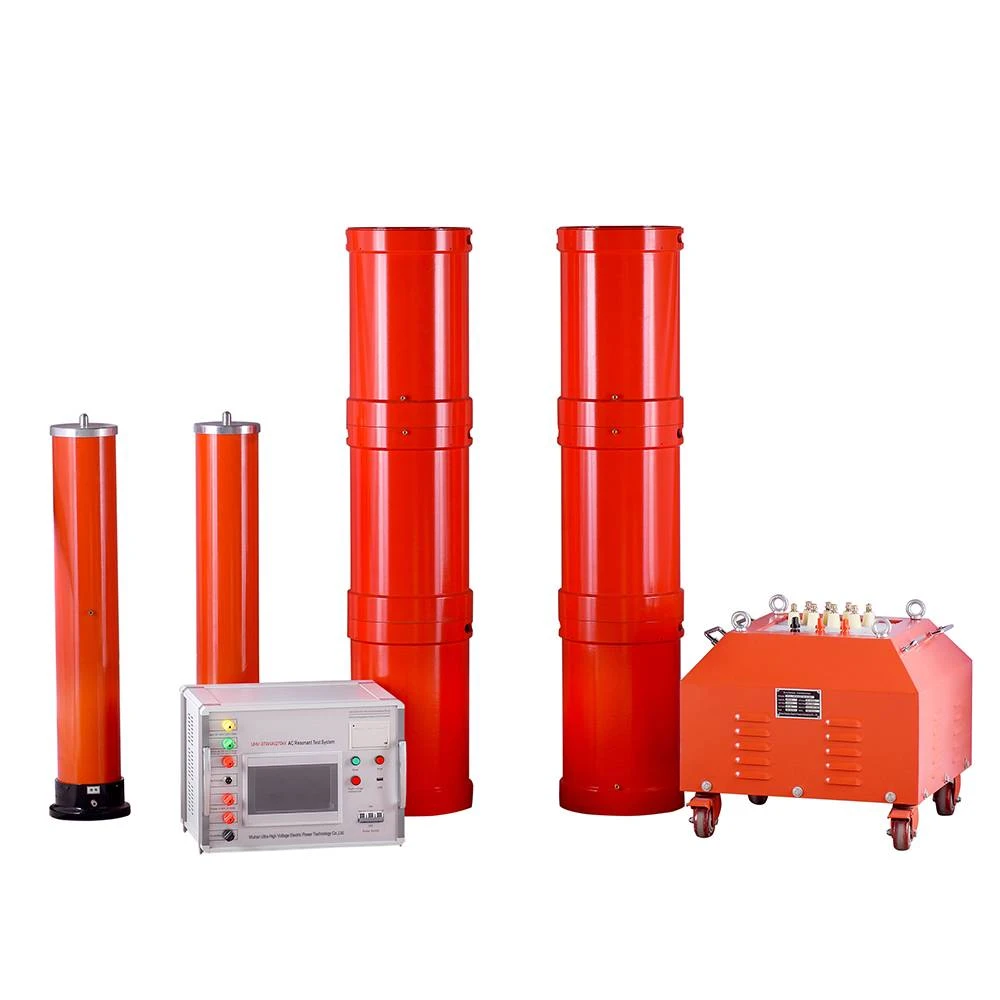

อุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่แปรผันหรือที่เรียกว่าชุดเรโซแนนซ์ประกอบด้วยแหล่งจ่ายไฟความถี่แปรผัน หม้อแปลงกระตุ้น เครื่องปฏิกรณ์ และตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟ ตัวเก็บประจุและเครื่องปฏิกรณ์ของตัวอย่างทดสอบจะสร้างการเชื่อมต่อแบบรีโซแนนซ์ ตัวแบ่งแรงดันไฟฟ้าเชื่อมต่อแบบขนานกับตัวอย่างทดสอบเพื่อวัดแรงดันเรโซแนนซ์บนตัวอย่างทดสอบ และให้สัญญาณป้องกันแรงดันไฟฟ้าเกิน เอาต์พุตกำลังมอดูเลชันความถี่จะเชื่อมต่อกับวงจรรีโซแนนซ์อนุกรมผ่านหม้อแปลงกระตุ้น ซึ่งให้กำลังกระตุ้นสำหรับรีโซแนนซ์อนุกรม
ในวงจรที่ตัวเหนี่ยวนำและตัวเก็บประจุเชื่อมต่อแบบขนาน เมื่อขนาดของตัวเก็บประจุทำให้แรงดันและกระแสในวงจรอยู่ในเฟสอย่างแม่นยำ นั่นคือเมื่อตัวต้านทานใช้พลังงานแหล่งจ่ายไฟทั้งหมดและกลายเป็นวงจรตัวต้านทาน เรียกว่าการสั่นพ้องแบบขนาน เสียงสะท้อนแบบขนานเป็นการชดเชยโดยสมบูรณ์ โดยที่แหล่งจ่ายไฟไม่จำเป็นต้องจ่ายพลังงานรีแอกทีฟ แต่จ่ายเฉพาะพลังงานแอคทีฟที่ตัวต้านทานต้องการเท่านั้น
ในระหว่างการเรโซแนนซ์ กระแสรวมของวงจรจะลดลง ในขณะที่กระแสของกิ่งมักจะมากกว่ากระแสรวมของวงจร ดังนั้น เสียงสะท้อนแบบขนานจึงเรียกว่า เสียงสะท้อนปัจจุบัน เมื่อเกิดเสียงสะท้อนแบบขนาน กระแสขนาดใหญ่จะไหลผ่านส่วนประกอบอุปนัยและตัวเก็บประจุ ซึ่งสามารถทำให้เกิดอุบัติเหตุได้ เช่น ฟิวส์วงจรละลายหรือไหม้อุปกรณ์ไฟฟ้า แต่ในวิศวกรรมวิทยุ มักใช้เพื่อเลือกสัญญาณและกำจัดสัญญาณรบกวน
2 ลักษณะวงจรของ เสียงสะท้อนแบบอนุกรม และเสียงสะท้อนแบบขนาน
ลักษณะวงจรของการสั่นพ้องแบบอนุกรม
1. ค่าความต้านทานรวมขั้นต่ำ: Z=R+j (wl-1/wc)=R;
2. เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟคงที่ กระแสไฟฟ้าจะอยู่ที่ค่าสูงสุด ฉัน=ฉัน0=U/|Z|=U /R;
3. วงจรเป็นแบบต้านทาน และแรงดันไฟฟ้าของตัวเก็บประจุหรือตัวเหนี่ยวนำอาจสูงกว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟ
ลักษณะของวงจรเรโซแนนซ์แบบขนาน
1. เมื่อแรงดันไฟฟ้าคงที่ กระแสไฟฟ้าจะลดลงระหว่างการสั่นพ้อง
2. ความต้านทานรวมสูงสุด
3. วงจรเป็นแบบต้านทาน และกระแสสาขาอาจมากกว่ากระแสรวม
จากการวิเคราะห์วงจรเรโซแนนซ์ เราสามารถเข้าใจลักษณะของวงจรเรโซแนนซ์ได้ ในการสืบพันธุ์ในทางปฏิบัติ เราควรใช้จุดแข็งและหลีกเลี่ยงจุดอ่อนของพวกเขา
3 ลักษณะผลิตภัณฑ์ของเสียงสะท้อนแบบอนุกรม และเสียงสะท้อนแบบขนาน
ลักษณะสำคัญของผลิตภัณฑ์ชุดเรโซแนนซ์
1. ความจุไฟฟ้าที่ต้องการลดลงอย่างมาก
อุปกรณ์ทดสอบเรโซแนนซ์ซีรีส์ใช้เครื่องปฏิกรณ์เรโซแนนซ์และความจุของวัตถุทดสอบเพื่อสร้างเรโซแนนซ์ ดังนั้นจึงได้แรงดันไฟฟ้าสูงและกระแสสูงที่ต้องการ ในทั้งระบบ แหล่งจ่ายไฟจำเป็นต้องจัดเตรียมส่วนการใช้งานของระบบเท่านั้น ดังนั้น แหล่งจ่ายไฟที่จำเป็นสำหรับการทดสอบจึงเป็นเพียง 1/Q เท่าของความสามารถในการทดสอบ (Q คือปัจจัยด้านคุณภาพ)
2. น้ำหนักและปริมาตรของอุปกรณ์ลดลงอย่างมาก
ในแหล่งจ่ายไฟแบบเรโซแนนซ์แบบอนุกรม ไม่เพียงแต่อุปกรณ์ควบคุมแรงดันไฟฟ้าสูง-ขนาดใหญ่และหม้อแปลงทดสอบความถี่กำลังสูง-ธรรมดาถูกกำจัดออกไปแล้ว แต่แหล่งจ่ายไฟกระตุ้นแบบเรโซแนนซ์ต้องการเพียง 1/Q ของความสามารถในการทดสอบ ซึ่งจะช่วยลดน้ำหนักและปริมาตรของระบบได้อย่างมาก ซึ่งปกติแล้วจะอยู่ที่ 1/5 ถึง 1/10 ของอุปกรณ์ทดสอบทั่วไป
3. ปรับปรุงรูปคลื่นแรงดันไฟฟ้าขาออก
แหล่งจ่ายไฟแบบเรโซแนนซ์เป็นวงจรกรองเรโซแนนซ์ที่สามารถปรับปรุงความผิดเพี้ยนของรูปคลื่นของแรงดันไฟขาออก ได้คลื่นไซน์ที่ดี และป้องกันการสลายที่ผิดพลาดของตัวอย่างทดสอบที่เกิดจากพีคฮาร์มอนิกได้อย่างมีประสิทธิภาพ
4. ป้องกันกระแสไฟฟ้าลัดวงจรขนาดใหญ่-จากการเผาจุดฟอลต์
ในสถานะเรโซแนนซ์ เมื่อจุดอ่อนของฉนวนของตัวอย่างทดสอบพัง วงจรจะถูกดีจูนทันที (การเปลี่ยนแปลงความจุ ไม่เป็นไปตามเงื่อนไขเรโซแนนซ์) และกระแสวงจรจะลดลงอย่างรวดเร็วเป็น 1/Q ของกระแสทดสอบปกติ อย่างไรก็ตาม เมื่อใช้เรโซแนนซ์แบบขนานหรือหม้อแปลงทดสอบแบบดั้งเดิมสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับ กระแสไฟฟ้าพังทลายจะเพิ่มขึ้นทันทีหลายสิบเท่า เมื่อเปรียบเทียบกับทั้งสอง กระแสลัดวงจร-จะแตกต่างจากกระแสพังทลายหลายร้อยเท่า ดังนั้น เสียงสะท้อนแบบอนุกรมสามารถระบุจุดอ่อนของฉนวนได้อย่างมีประสิทธิภาพโดยไม่ต้องกังวลกับกระแสลัดวงจรขนาดใหญ่-ที่ทำให้เกิดจุดฟอลต์
5. จะไม่มีการกู้คืนแรงดันไฟฟ้าเกิน
เมื่อตัวอย่างทดสอบเกิดการพังทลายและการวาบไฟตามผิว เนื่องจากการสูญเสียสภาวะการสั่นพ้อง ไฟฟ้าแรงสูงจะหายไปทันที ส่วนโค้งจะดับลงทันที วงจรป้องกันของอุปกรณ์จะทำงาน และเอาต์พุตจะถูกตัดออก
ลักษณะสำคัญของผลิตภัณฑ์เรโซแนนซ์แบบขนาน
การปรับและเพิ่มเสียงเรโซแนนซ์แบบขนานมีความเสถียรมาก และการปรับจูนสามารถทำได้ที่แรงดันไฟฟ้าต่ำ กระบวนการปรับแต่งขึ้นอยู่กับขนาดของกระแสไฟฟ้าที่ด้านไฟฟ้าแรงสูงของหม้อแปลงเพิ่มแรงดัน เมื่อกระแสไฟฟ้าถูกย่อให้เล็กสุด มันจะเป็นจุดเรโซแนนซ์ จากนั้นแรงดันไฟฟ้าจะถูกเพิ่มเป็นแรงดันไฟฟ้าที่ต้องการ สำหรับการจูนแบบอัตโนมัติ ยังควบคุมได้ง่ายและสามารถหลีกเลี่ยงการสั่นของแรงดันไฟฟ้าในระหว่างกระบวนการจูนของซีรีส์ไลน์ได้
