ซีรีย์เรโซแนนซ์ AC ทนต่ออุปกรณ์ทดสอบแรงดันไฟฟ้าหรือไม่? หวู่ฮั่น UHV เชี่ยวชาญในการผลิตAC ทนต่ออุปกรณ์แรงดันไฟฟ้าพร้อมตัวเลือกผลิตภัณฑ์ที่หลากหลาย เมื่อมองหาอุปกรณ์ทนแรงดันไฟฟ้า AC ให้เลือก Wuhan UHV
อุปกรณ์ทดสอบเรโซแนนซ์ซีรีส์แรงดันไฟฟ้าสูง-ของ AC คือ aอุปกรณ์ทดสอบเรโซแนนซ์แบบอนุกรมที่ใช้ตัวเหนี่ยวนำที่ปรับจูนและตัวเก็บประจุโหลดเพื่อสร้างเสียงสะท้อนของอนุกรมความถี่กำลัง และรับแรงดันไฟฟ้าทดสอบความถี่กำลัง เสียงสะท้อนแบบอนุกรมประกอบด้วยหม้อแปลงแยก ตัวจ่ายไฟควบคุมความถี่และแรงดันไฟฟ้า หม้อแปลงกระตุ้น เครื่องปฏิกรณ์ และตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟ ตัวเก็บประจุและเครื่องปฏิกรณ์ของตัวอย่างทดสอบจะสร้างการเชื่อมต่อแบบรีโซแนนซ์ ตัวแบ่งแรงดันไฟฟ้าเชื่อมต่อแบบขนานกับตัวอย่างทดสอบเพื่อวัดแรงดันเรโซแนนซ์บนตัวอย่างทดสอบ และให้สัญญาณป้องกันแรงดันไฟฟ้าเกิน เอาต์พุตกำลังมอดูเลชันความถี่จะเชื่อมต่อกับวงจรรีโซแนนซ์อนุกรมผ่านหม้อแปลงกระตุ้น ซึ่งให้กำลังกระตุ้นสำหรับรีโซแนนซ์อนุกรม
ที่อุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่ตัวแปรแตกต่างจากเครื่องมือทดสอบทั่วไป และคุณลักษณะที่ใหญ่ที่สุดคือชุดอุปกรณ์เดียวกันสามารถใช้สำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับของอุปกรณ์ไฟฟ้าต่างๆ เช่น สายเคเบิลเชื่อมโยงข้าม- หม้อแปลง ฯลฯ GIS มอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้า นอกเหนือจากรุ่นทั่วไปและใช้ทั่วไปที่ให้ไว้ในแค็ตตาล็อกการคัดเลือกนี้เพื่อให้ผู้ใช้เลือก โดยปกติจะต้องมีการออกแบบแผนการกำหนดค่าตามช่วงตัวอย่างของผู้ใช้และข้อกำหนดในการทดสอบ เพื่อให้เป็นไปตามข้อกำหนดในการทดสอบของภูมิภาค ผู้ใช้ และตัวอย่างที่แตกต่างกัน
เรารู้ว่าเมื่อความถี่ของวงจร f=1/2 π√ LC เสียงสะท้อนเกิดขึ้นในวงจร และแรงดันไฟฟ้าบนตัวอย่างทดสอบคือ Q คูณด้วยแรงดันเอาต์พุตของปลายแรงดันไฟฟ้าสูงของหม้อแปลงกระตุ้น Q คือปัจจัยด้านคุณภาพของระบบ ซึ่งเป็นตัวคูณเรโซแนนซ์แรงดันไฟฟ้า โดยทั่วไปมีตั้งแต่สิบถึงร้อยหรือมากกว่า ขั้นแรก ปรับความถี่เอาต์พุตของแหล่งจ่ายไฟความถี่ตัวแปรเพื่อกระตุ้นการสั่นพ้องแบบอนุกรมในวงจร จากนั้นปรับแรงดันเอาต์พุตของแหล่งจ่ายไฟความถี่ตัวแปรภายใต้เงื่อนไขของการสั่นพ้องของวงจรเพื่อให้ได้ค่าทดสอบของแรงดันไฟฟ้าตัวอย่าง เนื่องจากการสั่นพ้องของวงจร แรงดันเอาต์พุตที่น้อยกว่าของแหล่งจ่ายไฟความถี่ตัวแปรจึงสามารถสร้างแรงดันไฟฟ้าทดสอบที่สูงขึ้นบน CX ตัวอย่างทดสอบได้

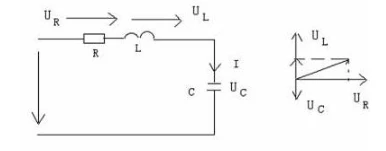

รูปที่ 1 แผนผังของการสั่นพ้องแบบอนุกรม
ที่อุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่ตัวแปรพัฒนาโดยหวู่ฮั่น UHV ใช้หลักการของการสั่นพ้องแบบอนุกรม โดยจะใช้หม้อแปลงกระตุ้นเพื่อกระตุ้นวงจรเรโซแนนซ์อนุกรม ปรับความถี่เอาต์พุตของตัวควบคุมความถี่แบบแปรผัน และทำให้วงจรเหนี่ยวนำ L และตัวอย่างทดสอบ C สะท้อนแบบอนุกรม แรงดันไฟฟ้าเรโซแนนซ์คือแรงดันไฟฟ้าที่ใช้กับตัวอย่างทดสอบ อุปกรณ์ทดสอบเรโซแนนซ์การแปลงความถี่ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น พลังงาน โลหะวิทยา ปิโตรเลียม และวิศวกรรมเคมี และเหมาะสำหรับการทดสอบการส่งมอบและการป้องกันของชิ้นงานทดสอบความจุสูง-และแรงดันไฟฟ้าสูง-
ที่อุปกรณ์ทนต่อแรงดันไฟฟ้าเรโซแนนซ์ซีรีส์ส่วนใหญ่ประกอบด้วยตัวควบคุมตัวแปลงความถี่ หม้อแปลงกระตุ้น เครื่องปฏิกรณ์แรงดันสูง- ตัวแบ่งแรงดันไฟฟ้าแรงดันสูง- ฯลฯ ตัวควบคุมความถี่แบบแปรผันแบ่งออกเป็นสองประเภท: ตัวควบคุมเดสก์ท็อปที่มีขนาด 20KW ขึ้นไป และตัวควบคุมกล่องแบบพกพาที่มีขนาด 20KW และต่ำกว่า; ประกอบด้วยตัวควบคุมและตัวกรอง หน้าที่หลักของตัวควบคุมความถี่ตัวแปรคือการแปลงคลื่นไซน์ความถี่ไฟฟ้ากระแสสลับ 380V หรือ 200V ที่มีแอมพลิจูดและความถี่คงที่ให้เป็นคลื่นไซน์พร้อมแอมพลิจูดและความถี่ที่ปรับได้ และจ่ายไฟให้กับอุปกรณ์ทั้งหมด หน้าที่ของหม้อแปลงกระตุ้นคือการเพิ่มแรงดันไฟฟ้าเอาต์พุตโดยแหล่งจ่ายไฟความถี่แปรผันให้เป็นแรงดันไฟฟ้าทดสอบที่เหมาะสม เครื่องปฏิกรณ์แรงดันสูง- L เป็นส่วนประกอบสำคัญของวงจรเรโซแนนซ์ เมื่อความถี่กำลังเท่ากับ 1/(2 π√ LCX) ความถี่ดังกล่าวจะผ่านการสั่นพ้องแบบอนุกรมกับ CX ตัวอย่างทดสอบ
อุปกรณ์ทดสอบเรโซแนนซ์ซีรีส์ความถี่แปรผันเหมาะสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อสายไฟโพลีเอทิลีน 10KV, 35KV, 110KV, 220KV และ 500KV เหมาะสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อ 60KV, 220KV และ 500KV GIS เหมาะสำหรับการทดสอบแรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้าของหม้อแปลงขนาดใหญ่และชุดเครื่องกำเนิดไฟฟ้า การทดสอบการทนต่อแรงดันไฟฟ้าเหนี่ยวนำสำหรับหม้อแปลงไฟฟ้ากำลัง การวัดความต้านทานกราวด์
เนื่องจากการมุ่งเน้นการวิจัยและการผลิตอุปกรณ์รีโซแนนซ์แบบอนุกรมมาหลายปี ทำให้ Wuhan UHV เป็นตัวเลือกอันดับต้นๆ สำหรับอุปกรณ์เรโซแนนซ์ชุดความถี่ตัวแปรทั้งในด้านเทคโนโลยี คุณภาพ และการบริการ! หลังจากการคัดกรองทั่วประเทศ ในที่สุดลูกค้ามืออาชีพจำนวนมากก็เลือกอุปกรณ์ทดสอบเรโซแนนซ์ซีรีส์ความถี่แปรผันแรงดันสูงพิเศษ- ของหวู่ฮั่น หวู่ฮั่น UHV เชื่อมั่นว่าคุณภาพก่อนและการบริการก่อนสามารถชนะใจและคำชมจากลูกค้าได้!
