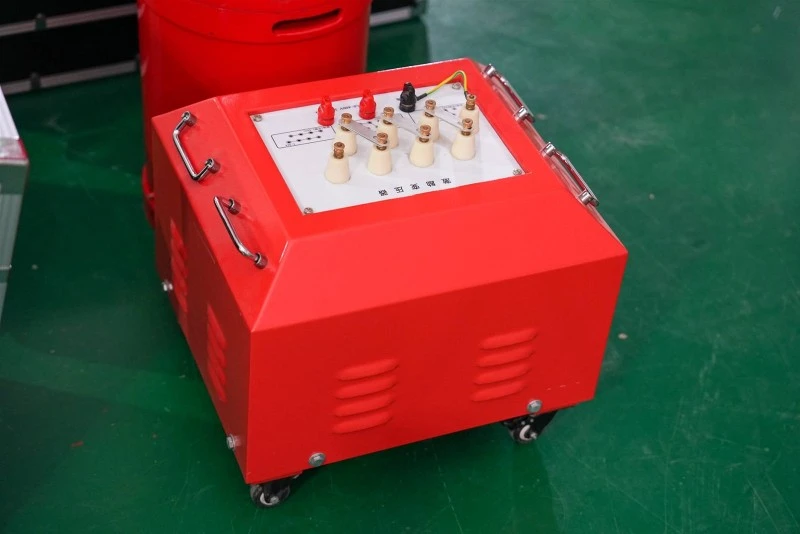

การทดสอบเรโซแนนซ์ชุดการแปลงความถี่หวู่ฮั่น UHV เชี่ยวชาญในการผลิตเสียงสะท้อนแบบอนุกรมพร้อมผลิตภัณฑ์ให้เลือกมากมายและการทดสอบทางไฟฟ้าระดับมืออาชีพ เพื่อค้นหาเสียงสะท้อนแบบอนุกรม, เลือกหวู่ฮั่น UHV
การทดสอบเรโซแนนซ์ชุดการแปลงความถี่ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น พลังงาน โลหะวิทยา ปิโตรเลียม และวิศวกรรมเคมี และเหมาะสำหรับตัวอย่างประจุกระแสไฟ-ความจุสูง - แรงดันไฟฟ้าสูง เช่น เครื่องกำเนิดไฟฟ้าและหม้อแปลง GIS การส่งมอบและการทดสอบเชิงป้องกันสำหรับ-สายเคเบิลเชื่อมโยงข้ามแรงดันไฟสูง- หม้อแปลง บุชชิ่ง ฯลฯ
หลักการทำงานของการทดสอบเรโซแนนซ์อนุกรมการแปลงความถี่
การทดสอบเรโซแนนซ์อนุกรมการแปลงความถี่ใช้หลักการของเรโซแนนซ์อนุกรมขนาน โดยการปรับความถี่เอาต์พุตของตัวควบคุมการแปลงความถี่ ค่าความเหนี่ยวนำ L ของเครื่องปฏิกรณ์ในวงจรและความจุ C ของตัวอย่างทดสอบจะสะท้อนกลับ และแรงดันไฟฟ้าเรโซแนนซ์คือแรงดันไฟฟ้าที่ใช้กับตัวอย่างทดสอบ แหล่งจ่ายไฟมีให้ผ่านตัวควบคุมมอดูเลชั่นความถี่ และแรงดันไฟฟ้าทดสอบจะถูกเพิ่มโดยหม้อแปลงกระตุ้นเพื่อใช้ไฟฟ้าแรงสูงกับเครื่องปฏิกรณ์ L และ CX ตัวอย่างทดสอบ โดยการเปลี่ยนความถี่เอาต์พุตของตัวควบคุมการมอดูเลตความถี่ วงจรจะอยู่ในสถานะเรโซแนนซ์อนุกรม ความถี่เรโซแนนซ์ของวงจรขึ้นอยู่กับความจุ CX ของตัวอย่างทดสอบและความเหนี่ยวนำ L ของเครื่องปฏิกรณ์ ปรับแรงดันเอาต์พุตของตัวควบคุมความถี่ตัวแปรเพื่อให้ได้ค่าแรงดันไฟฟ้าที่ต้องการของแรงดันไฟฟ้าสูงบนตัวอย่างทดสอบ
ลักษณะของการทดสอบเรโซแนนซ์อนุกรมการแปลงความถี่
ความมั่นคงและความน่าเชื่อถือสูง ระบบใช้ส่วนประกอบพลังงานที่นำเข้ามาเป็นแกนหลักของการแปลงพลังงาน โดยมีเอาต์พุตแรงดันไฟฟ้าและความถี่ที่เสถียร การออกแบบความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่เหมาะสม และฟังก์ชันการป้องกันที่สมบูรณ์ หลังจากการทดสอบการลัดวงจรไฟฟ้าแรงสูงโดยตรงไปยังกราวด์หลายครั้ง ระบบยังคงไม่เสียหาย และในเวลาเดียวกัน ระบบยังมีความสามารถในการโอเวอร์โหลดที่แข็งแกร่งอีกด้วย
ฟังก์ชั่นการปรับจูนอัตโนมัตินั้นทรงพลัง เมื่อระบบได้รับการปรับอัตโนมัติ ระบบจะสแกนจาก 30Hz ถึง 300Hz โดยอัตโนมัติ และแสดงเส้นโค้งแบบกวาด ทำให้ผู้ใช้สามารถดูกระบวนการปรับแต่งของระบบได้โดยสังหรณ์ใจ หลังจากการกวาดความถี่เสร็จสิ้น ระบบจะดำเนินการกวาดความถี่ละเอียดด้วยความละเอียด 0.01Hz ภายในช่วง ± 5Hz โดยขึ้นอยู่กับจุดความถี่เรโซแนนซ์ที่พบเบื้องต้นโดยการกวาด และสุดท้ายจะล็อคความถี่เรโซแนนซ์อย่างแม่นยำ
รองรับโหมดการทดลองที่หลากหลาย ระบบรองรับโหมดการทดสอบ เช่น "การปรับอัตโนมัติ+การปรับแรงดันไฟฟ้าด้วยตนเอง", "การปรับอัตโนมัติ+การปรับแรงดันไฟฟ้าอัตโนมัติ", "การปรับจูนด้วยตนเอง+การปรับแรงดันไฟฟ้าด้วยตนเอง" ฯลฯ ขอแนะนำให้ใช้โหมด "การปรับอัตโนมัติ+การปรับแรงดันไฟฟ้าด้วยตนเอง" ซึ่งสามารถค้นหาจุดเรโซแนนซ์ได้อย่างรวดเร็วและควบคุมกระบวนการทดสอบผ่านการปรับแรงดันไฟฟ้าด้วยตนเอง โดยมีความปลอดภัยสูงกว่า
ระบบมีอินเทอร์เฟซการโต้ตอบกับคอมพิวเตอร์-ที่เป็นมิตรต่อมนุษย์- การตั้งค่าพารามิเตอร์การทดลอง การควบคุมการทดลอง และผลการทดลองจะแสดงบนหน้าจอเดียวกัน ซึ่งใช้งานง่ายและชัดเจน และมีฟังก์ชันกำหนดเวลาและการดำเนินการอัตโนมัติ การทำงานและการแสดงผลหน้าจอสัมผัสเต็มรูปแบบพร้อมฟังก์ชั่นการบันทึกและการสืบค้นข้อมูลการทดลอง
ฟังก์ชั่นการป้องกันเสร็จสมบูรณ์ ติดตั้งการป้องกันตำแหน่งศูนย์ (ห้ามการเริ่มต้นระบบเมื่อปุ่มควบคุมเอาต์พุตแรงดันไฟฟ้าไม่อยู่ในตำแหน่งศูนย์), การป้องกันแรงดันไฟเกิน, การป้องกันกระแสไฟเกิน, การป้องกันวาบไฟเกิน และฟังก์ชั่นอื่น ๆ เพื่อให้มั่นใจในความน่าเชื่อถือของระบบ
ลักษณะของการทดสอบเรโซแนนซ์อนุกรมการแปลงความถี่
1. หน้าจอขนาดใหญ่แสดงข้อมูลการทดสอบ สถานะการทดสอบ และมี-ฟังก์ชันบ่งชี้ขั้นตอนการทำงานตามเวลาจริง
2. สามารถปรับแรงดันไฟฟ้าทดสอบ ช่วงความถี่ และเวลาแรงดันได้อย่างยืดหยุ่น
3. ผลการทดสอบสามารถคำนวณค่าความจุของตัวอย่างทดสอบและพิมพ์ได้
4. ขนาดเล็ก น้ำหนักเบา และใช้งานง่าย
5. ความละเอียดสูง ความละเอียดความถี่ 0.01Hz และความละเอียดแรงดันไฟฟ้า 0.01V
6. ความปลอดภัยและความน่าเชื่อถือสูง ระบบมีฟังก์ชันป้องกันแรงดันไฟเกิน กระแสเกิน และการคายประจุเพื่อความปลอดภัยส่วนบุคคลและอุปกรณ์
7. ซอฟต์แวร์ปฏิบัติการที่สามารถอัพเกรดได้
