อุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่ตัวแปร- หวู่ฮั่น UHV เชี่ยวชาญในการผลิตของเสียงสะท้อนแบบอนุกรมพร้อมผลิตภัณฑ์ให้เลือกมากมายและการทดสอบทางไฟฟ้าระดับมืออาชีพ เพื่อค้นหาเสียงสะท้อนแบบอนุกรม, เลือกหวู่ฮั่น UHV
ที่อุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่ตัวแปรใช้หลักการของอนุกรมเรโซแนนซ์ ใช้หม้อแปลงกระตุ้นเพื่อกระตุ้นวงจรอนุกรมเรโซแนนซ์ ปรับความถี่เอาต์พุตของตัวควบคุมความถี่ตัวแปร และทำให้วงจรเหนี่ยวนำ L และตัวอย่างทดสอบ C สะท้อนในอนุกรม แรงดันเรโซแนนซ์คือแรงดันไฟฟ้าที่ใช้กับตัวอย่างทดสอบ อุปกรณ์ทดสอบเรโซแนนซ์การแปลงความถี่ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น พลังงาน โลหะวิทยา ปิโตรเลียม และวิศวกรรมเคมี และเหมาะสำหรับการทดสอบการส่งมอบและการป้องกันของชิ้นงานทดสอบความจุสูง-และแรงดันไฟฟ้าสูง-

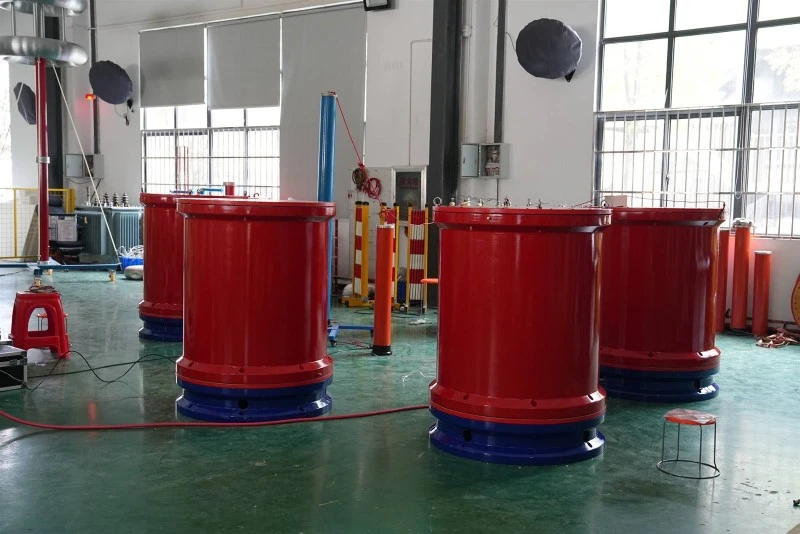

ที่อุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่ตัวแปรส่วนใหญ่ประกอบด้วยตัวควบคุมความถี่แบบแปรผัน หม้อแปลงกระตุ้น เครื่องปฏิกรณ์แรงดันสูง- ตัวแบ่งแรงดันไฟฟ้าแรงดันสูง- ฯลฯ ตัวควบคุมความถี่แบบแปรผันแบ่งออกเป็นสองประเภท: ตัวควบคุมเดสก์ท็อปที่มีขนาด 20KW ขึ้นไป และตัวควบคุมกล่องแบบพกพาที่มีขนาด 20KW และต่ำกว่า; ประกอบด้วยตัวควบคุมและตัวกรอง หน้าที่หลักของตัวควบคุมความถี่ตัวแปรคือการแปลงคลื่นไซน์ความถี่ไฟฟ้ากระแสสลับ 380V หรือ 200V ที่มีแอมพลิจูดและความถี่คงที่ให้เป็นคลื่นไซน์พร้อมแอมพลิจูดและความถี่ที่ปรับได้ และจ่ายไฟให้กับอุปกรณ์ทั้งหมด หน้าที่ของหม้อแปลงกระตุ้นคือการเพิ่มแรงดันไฟฟ้าเอาต์พุตโดยแหล่งจ่ายไฟความถี่แปรผันให้เป็นแรงดันไฟฟ้าทดสอบที่เหมาะสม เครื่องปฏิกรณ์แรงดันสูง- L เป็นส่วนประกอบสำคัญของวงจรเรโซแนนซ์ เมื่อความถี่กำลังเท่ากับ 1/(2 π√ LCX) ความถี่ดังกล่าวจะผ่านการสั่นพ้องแบบอนุกรมกับ CX ตัวอย่างทดสอบ
ที่อุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่ตัวแปรเหมาะสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับของสายไฟโพลีเอทิลีน 10KV, 35KV, 110KV, 220KV และ 500KV เหมาะสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อ 60KV, 220KV และ 500KV GIS เหมาะสำหรับการทดสอบแรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้าของหม้อแปลงขนาดใหญ่และชุดเครื่องกำเนิดไฟฟ้า การทดสอบการทนต่อแรงดันไฟฟ้าเหนี่ยวนำสำหรับหม้อแปลงไฟฟ้ากำลัง การวัดความต้านทานกราวด์
หลักการทำงานของอุปกรณ์ทดสอบเรโซแนนซ์ชุดการแปลงความถี่
ด้วยการปรับความถี่เอาต์พุตของตัวควบคุมความถี่แบบแปรผัน เสียงสะท้อนจะเกิดขึ้นระหว่างตัวเหนี่ยวนำ L ของเครื่องปฏิกรณ์ในวงจรและความจุ C ของตัวอย่างทดสอบ และแรงดันเรโซแนนซ์คือแรงดันไฟฟ้าที่ใช้กับตัวอย่างทดสอบ แหล่งจ่ายไฟมีให้ผ่านตัวควบคุมมอดูเลชั่นความถี่ และแรงดันไฟฟ้าทดสอบจะถูกเพิ่มโดยหม้อแปลงกระตุ้นเพื่อใช้ไฟฟ้าแรงสูงกับเครื่องปฏิกรณ์ L และ CX ตัวอย่างทดสอบ โดยการเปลี่ยนความถี่เอาต์พุตของตัวควบคุมการมอดูเลตความถี่ วงจรจะอยู่ในสถานะเรโซแนนซ์แบบอนุกรม ความถี่เรโซแนนซ์ของวงจรขึ้นอยู่กับความจุ CX ของตัวอย่างทดสอบและความเหนี่ยวนำ L ของเครื่องปฏิกรณ์ ปรับแรงดันเอาต์พุตของตัวควบคุมความถี่ตัวแปรเพื่อให้ได้ค่าแรงดันไฟฟ้าที่ต้องการของแรงดันไฟฟ้าสูงบนตัวอย่างทดสอบ
ลักษณะเฉพาะของอุปกรณ์ทดสอบเรโซแนนซ์ชุดความถี่ตัวแปร
1. ความมั่นคงและความน่าเชื่อถือสูง ระบบใช้ส่วนประกอบพลังงานที่นำเข้ามาเป็นหลักในการแปลงพลังงาน โดยมีเอาต์พุตแรงดันไฟฟ้าและความถี่ที่เสถียร การออกแบบความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่เหมาะสม และฟังก์ชันการป้องกันที่สมบูรณ์ หลังจากการทดสอบการลัดวงจรไฟฟ้าแรงสูงโดยตรงไปยังกราวด์หลายครั้ง ระบบยังคงไม่เสียหาย และในเวลาเดียวกัน ระบบยังมีความสามารถในการโอเวอร์โหลดที่แข็งแกร่งอีกด้วย
2. ฟังก์ชั่นการปรับแต่งอัตโนมัติมีประสิทธิภาพ เมื่อระบบได้รับการปรับอัตโนมัติ ระบบจะสแกนจาก 30Hz ถึง 300Hz โดยอัตโนมัติ และแสดงเส้นโค้งแบบกวาด ทำให้ผู้ใช้สามารถดูกระบวนการปรับแต่งของระบบได้โดยสังหรณ์ใจ หลังจากการกวาดความถี่เสร็จสิ้น ระบบจะทำการกวาดความถี่ละเอียดด้วยความละเอียด 0.01Hz ภายในช่วง ± 5Hz โดยขึ้นอยู่กับจุดความถี่เรโซแนนซ์ที่พบเบื้องต้นโดยการกวาด และสุดท้ายจะล็อคความถี่เรโซแนนซ์อย่างแม่นยำ
3. รองรับโหมดการทดลองหลายโหมด ระบบรองรับโหมดการทดสอบ เช่น "การปรับอัตโนมัติ+การควบคุมแรงดันไฟฟ้าด้วยตนเอง", "การปรับอัตโนมัติ+การควบคุมแรงดันไฟฟ้าอัตโนมัติ", "การปรับจูนด้วยตนเอง+การควบคุมแรงดันไฟฟ้าด้วยตนเอง" ฯลฯ ขอแนะนำให้ใช้โหมด "การปรับอัตโนมัติ+การควบคุมแรงดันไฟฟ้าด้วยตนเอง" ซึ่งสามารถค้นหาจุดเรโซแนนซ์ได้อย่างรวดเร็วและควบคุมกระบวนการทดสอบผ่านการควบคุมแรงดันไฟฟ้าด้วยตนเอง โดยมีความปลอดภัยสูงกว่า
4. ระบบมีอินเทอร์เฟซการโต้ตอบกับคอมพิวเตอร์-ที่เป็นมิตรต่อมนุษย์- การตั้งค่าพารามิเตอร์การทดลอง การควบคุมการทดลอง และผลการทดลองจะแสดงบนหน้าจอเดียวกัน ซึ่งใช้งานง่ายและชัดเจน และมีฟังก์ชันกำหนดเวลาและการดำเนินการอัตโนมัติ การทำงานและการแสดงผลหน้าจอสัมผัสเต็มรูปแบบพร้อมฟังก์ชั่นบันทึกและสืบค้นข้อมูลทดสอบ
5. ฟังก์ชั่นการป้องกันเสร็จสมบูรณ์ ติดตั้งการป้องกันตำแหน่งศูนย์ (ห้ามการเริ่มต้นระบบเมื่อปุ่มควบคุมเอาต์พุตแรงดันไฟฟ้าไม่อยู่ในตำแหน่งศูนย์), การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันกระแสไฟเกิน, การป้องกันวาบไฟเกิน และฟังก์ชั่นอื่น ๆ ทำให้มั่นใจในความน่าเชื่อถือของระบบ
