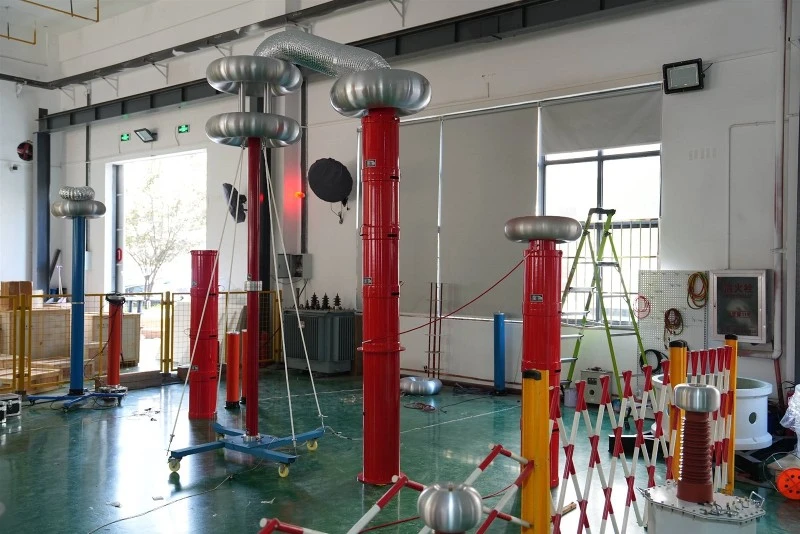

ที่ชุดความถี่ตัวแปรเรโซแนนซ์ทนต่ออุปกรณ์ทดสอบแรงดันไฟฟ้าใช้วิธีการปรับความถี่ของแหล่งจ่ายไฟเพื่อให้ได้เสียงสะท้อนระหว่างเครื่องปฏิกรณ์และตัวเก็บประจุที่ทดสอบ และรับไฟฟ้าแรงสูงและกระแสสูงบนวัตถุที่ทดสอบ เป็นวิธีและแนวโน้มใหม่ของการทดสอบไฟฟ้าแรงสูงซึ่งใช้กันอย่างแพร่หลายทั้งในประเทศและต่างประเทศ
หลักการทำงานของ ชุดแปลงความถี่เรโซแนนซ์ทนต่ออุปกรณ์ทดสอบแรงดันไฟฟ้า
เชื่อมต่อกับแหล่งจ่ายไฟ AC220V หรือ AC380V ส่งออกแรงดันไฟฟ้าที่มีความถี่ที่ปรับได้ 30-200HZ ผ่านชุดควบคุมการแปลงความถี่ และส่งไปยังหม้อแปลงกระตุ้นเพื่อเพิ่มเป็น 0-5000V หลังจากผ่านเครื่องปฏิกรณ์เรโซแนนซ์ L และตัวอย่างทดสอบ CX แล้ว จะเกิดวงจรฮาร์มอนิกหลักไฟฟ้าแรงสูงขึ้น ตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟเป็นแบบคาปาซิทีฟบริสุทธิ์และใช้ในการวัดแรงดันไฟฟ้าทดสอบ ประการแรก ชุดควบคุมความถี่แปรผันจะส่งแรงดันไฟฟ้า Ue ที่ต่ำกว่าไปยังวงจรเรโซแนนซ์หลักผ่านหม้อแปลงกระตุ้น และปรับความถี่เอาต์พุตของชุดควบคุมความถี่แปรผัน เมื่อความถี่ตรงตามเงื่อนไข Ω L=1/Ω C วงจรจะไปถึงสถานะเรโซแนนซ์ ในเวลานี้ ภายใต้แรงดันกระตุ้น Ue ที่น้อยกว่า แรงดันไฟฟ้า UCX ที่มากกว่า Ue หลายสิบเท่าสามารถสร้างขึ้นบนตัวอย่างทดสอบ CX จุดเรโซแนนซ์ทำได้โดยการปรับความถี่ของตัวแปลงความถี่ให้เป็นความถี่ธรรมชาติของวงจรเรโซแนนซ์อนุกรม หลังจากการเรโซแนนซ์ของวงจร รูปคลื่นของแรงดันเอาต์พุตจะเป็นคลื่นไซน์บริสุทธิ์ และความถี่ของระบบจะขึ้นอยู่กับพารามิเตอร์ LC ของวงจร ค่ารีแอกแตนซ์ของเครื่องปฏิกรณ์สามารถปรับได้ และความถี่ของระบบขึ้นอยู่กับขนาดของความจุโหลด ดังแสดงในสมการข้างต้น ค่า L ตัวเหนี่ยวนำของเครื่องปฏิกรณ์สามารถปรับได้อย่างเหมาะสมตามขนาดของ CX เพื่อให้ความถี่เรโซแนนซ์คงที่ภายในช่วงที่ต้องการ อุปกรณ์ทดสอบแรงดันไฟฟ้าแบบเรโซแนนซ์แบบแปรผันสามารถตอบสนองข้อกำหนดสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อแรงดันไฟฟ้าบนตัวอย่างทดสอบภายใต้เงื่อนไขความถี่ไฟฟ้า
ลักษณะการทำงานของ เสียงสะท้อนชุดความถี่ตัวแปรทนต่ออุปกรณ์ทดสอบแรงดันไฟฟ้า:
1. ยิ่งปัจจัยด้านคุณภาพของชุดเรโซแนนซ์ความถี่ตัวแปรที่ทนต่อแรงดันไฟฟ้าของอุปกรณ์ทดสอบสูงขึ้นเท่าใด ความจุพลังงานที่ต้องการก็จะยิ่งน้อยลงเท่านั้น
2. เครื่องปฏิกรณ์เรโซแนนซ์ L อยู่ในสถานะเรโซแนนซ์ด้วยกำลัง CX ที่ทดสอบ ทำให้เกิดวงจรการกรองที่ดี ดังนั้นแรงดันเอาต์พุต UCX จึงมีรูปคลื่นไซน์ที่ดี
3. เมื่อสายเคเบิลที่ทดสอบของอุปกรณ์ทดสอบเรโซแนนซ์ที่ทนต่อแรงดันไฟฟ้าของซีรีย์การแปลงความถี่พัง สภาวะการเรโซแนนซ์จะหายไป และกระแสของวงจรจ่ายไฟ-แรงดันสูงและวงจรจ่ายไฟแรงดันต่ำ-จะลดลงแทน ดังนั้นส่วนโค้งที่จุดพังทลายของฉนวนจะไม่ขยายจุดฟอลต์ ทำให้ง่ายต่อการบำรุงรักษา
ข้อควรระวังสำหรับ ชุดแปลงความถี่เรโซแนนซ์ทนต่ออุปกรณ์ทดสอบแรงดันไฟฟ้า:
1. อุปกรณ์ทดสอบแรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้าชุดเรโซแนนซ์การแปลงความถี่ควรใช้โดยผู้เชี่ยวชาญด้านการทดสอบแรงดันไฟฟ้าสูง- ก่อนใช้งาน ควรอ่านคู่มือผู้ใช้อย่างละเอียด รวมถึงใช้งานและฝึกอบรมซ้ำๆ
2. ควรมีผู้ปฏิบัติงานไม่น้อยกว่า 2 คน ปฏิบัติตามกฎระเบียบการปฏิบัติงานด้านความปลอดภัยของหน่วยของเราเกี่ยวกับการทดสอบแรงดันไฟฟ้าสูง-อย่างเคร่งครัดเมื่อใช้งาน
3. เพื่อให้มั่นใจในความปลอดภัยและความถูกต้องของการทดสอบ นอกเหนือจากการทำความคุ้นเคยกับคู่มือผลิตภัณฑ์แล้ว ยังจำเป็นต้องปฏิบัติตามมาตรฐานและข้อบังคับระดับชาติที่เกี่ยวข้องอย่างเคร่งครัดสำหรับการดำเนินการทดสอบ
4. ต้องไม่ต่อสายเชื่อมต่อแต่ละเส้นไม่ถูกต้อง โดยเฉพาะสายดินจะต้องไม่ต่อไม่ถูกต้อง มิฉะนั้นอาจทำให้อุปกรณ์ทดสอบเสียหายได้
5. เมื่อใช้อุปกรณ์ทดสอบแรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้าซีรีส์การแปลงความถี่ เอาต์พุตจะเป็นไฟฟ้าแรงสูงหรือไฟฟ้าแรงสูงพิเศษ- และจะต้องต่อสายดินที่เชื่อถือได้ โดยคำนึงถึงความปลอดภัยในการปฏิบัติงาน
6. เมื่อเปิดเครื่องและแรงดันไฟฟ้ายังคงไม่สามารถเพิ่มขึ้นได้หลังจากกลับสู่ศูนย์ โปรดกดปุ่มรีเซ็ตเป็นเวลานาน (ประมาณ 10 วินาที) และทำให้ไฟแสดงสถานะบนแผงกล่องควบคุมเป็นปกติ กล่าวคือ ไม่มีไฟสีแดงอื่นใดติดสว่างยกเว้น "ไฟฟ้าแรงสูง" จากนั้นจึงเริ่มการทำงานตามปกติ
