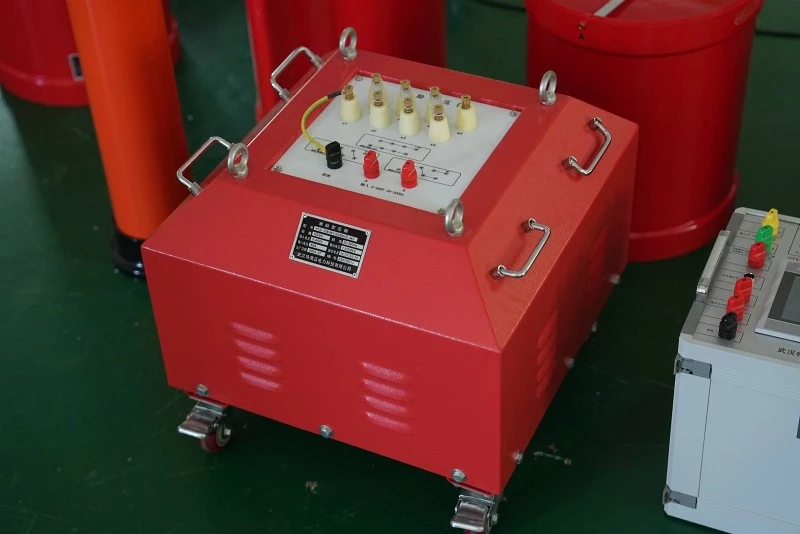

ชุดสมบูรณ์ของอุปกรณ์ทดสอบเรโซแนนซ์ชุดแปลงความถี่เป็นอุปกรณ์ทดสอบแรงดันไฟฟ้าสูง-เฉพาะทางที่ใช้หลักการเรโซแนนซ์อนุกรมของการเหนี่ยวนำ (L) และความจุ (C) ปรับความถี่กำลังเพื่อทำให้เกิดการสั่นพ้องในวงจร และสร้างแรงดันไฟฟ้าสูงบนวัตถุทดสอบ แต่จะลดความจุไฟฟ้าที่ต้องการลงอย่างมาก เป็นอุปกรณ์สำคัญสำหรับการดำเนินการทดสอบแรงดันไฟฟ้ากระแสสลับกับอุปกรณ์ไฟฟ้าแรงสูง-ที่มีความจุขนาดใหญ่ (เช่น สายเคเบิล, GIS, เครื่องกำเนิดไฟฟ้า, หม้อแปลงไฟฟ้า ฯลฯ) ในอุตสาหกรรมพลังงาน
ชุดสมบูรณ์ของอุปกรณ์ทดสอบเรโซแนนซ์ชุดแปลงความถี่เป็นวิธีการทดสอบที่ขาดไม่ได้สำหรับงานแก้ไขข้อบกพร่องอุปกรณ์ไฟฟ้าทุกวัน วงจรของอุปกรณ์ทดสอบเรโซแนนซ์ชุดแปลงความถี่ถูกนำมาใช้อย่างดีในการทดสอบการทนต่อแรงดันไฟฟ้าของอุปกรณ์ไฟฟ้า เช่น หม้อแปลงไฟฟ้า และสายไฟ บทความนี้จะแนะนำการใช้งานจริงของชุดวงจรที่สมบูรณ์สำหรับการทดสอบเรโซแนนซ์ชุดการแปลงความถี่
(1) ในปัจจุบัน สายไฟหุ้มฉนวน XLPE-XLPE จำนวนมากขึ้นเรื่อยๆ กำลังเข้ามาแทนที่สายไฟหุ้มฉนวนกระดาษแบบเติมน้ำมันแบบเดิมสำหรับการทดสอบการทนแรงดันไฟฟ้าของสายไฟ AC ทั้งในและต่างประเทศ อย่างไรก็ตาม มีปัญหามากมายกับการทดสอบการทนต่อแรงดันไฟฟ้าของสายเคเบิลโพลีเอทิลีนแบบครอส-แบบเดิม เนื่องจากการทดสอบความจุขนาดใหญ่ของสายเคเบิลเชื่อมโยงข้าม- การใช้วิธีการทดสอบเรโซแนนซ์แบบอนุกรมจึงง่ายและสะดวก และสามารถรับความถี่แรงดันไฟฟ้ากระแสสลับและรูปคลื่นที่ดีได้ วิธีนี้ได้กลายเป็นวิธีการทดสอบที่เหมาะสมที่สุดสำหรับการทดสอบการทนต่อแรงดันไฟฟ้าของ AC ของสายเคเบิลเชื่อมโยงข้าม-
(2) การทดสอบแรงดันไฟฟ้ากระแสสลับทนต่อแรงดันไฟฟ้าสำหรับหม้อแปลงไฟฟ้า เครื่องปฏิกรณ์ และหม้อแปลงไฟฟ้ามีการกำหนดไว้อย่างชัดเจนในโลก ซึ่งสามารถดำเนินการได้โดยใช้การทดสอบแรงดันไฟฟ้าความถี่ไฟฟ้าหรือวิธีทดสอบแรงดันไฟฟ้าเหนี่ยวนำ รูปคลื่นของแรงดันไฟฟ้าทดสอบควรใกล้เคียงกับไซน์มากที่สุด ตามมาตรฐานนี้ วงจรของอุปกรณ์ทดสอบเรโซแนนซ์ชุดการแปลงความถี่ทั้งหมดสามารถทำการทดสอบให้เสร็จสิ้นได้ภายใต้สภาวะใดๆ อุปกรณ์นี้มีช่วงความถี่และแรงดันไฟฟ้าที่กว้าง มีความสามารถในการปรับตัวเข้ากับวัตถุที่ทดสอบได้ดี และสามารถใช้ร่วมกับวัตถุทดสอบที่มีระดับแรงดันไฟฟ้าต่างๆ ได้
(3) การทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อแรงดันไฟฟ้าของตัวรวมชนิดปิด SF6 เป็นวิธีการสำคัญในการตรวจสอบฉนวนหลักของ GIS เมื่อปิด SF6 ในกรณีส่วนใหญ่ จะใช้อุปกรณ์ทดสอบเรโซแนนซ์แบบอนุกรม
(4) การทดสอบแรงดันไฟฟ้ากระแสสลับทนสำหรับอุปกรณ์อื่นๆ เช่น เซอร์กิตเบรกเกอร์และบูช โดยทั่วไปกำหนดให้การทดสอบแรงดันไฟฟ้าทนเป็นการทดสอบแรงดันไฟฟ้าความถี่กำลัง หากอุปกรณ์ทดสอบความถี่กำลังไม่ตรงตาม-ข้อกำหนดของไซต์ สามารถใช้วิธีทดสอบแรงดันไฟฟ้าเรโซแนนซ์แทนได้ เมื่อใช้การทดสอบแรงดันไฟฟ้าทนเรโซแนนซ์ เนื่องจากความจุของอุปกรณ์มีขนาดเล็ก ความถี่ในการทดสอบจึงสูง อย่างไรก็ตาม อุปกรณ์ทดสอบเรโซแนนซ์ซีรีส์ยังสามารถใช้ตัวเก็บประจุชดเชยที่เหมาะสมเพื่อลดความถี่ในการทดสอบ เพื่อให้เครื่องมือสามารถเข้าถึงความถี่ทดสอบใกล้กับความถี่กำลัง
