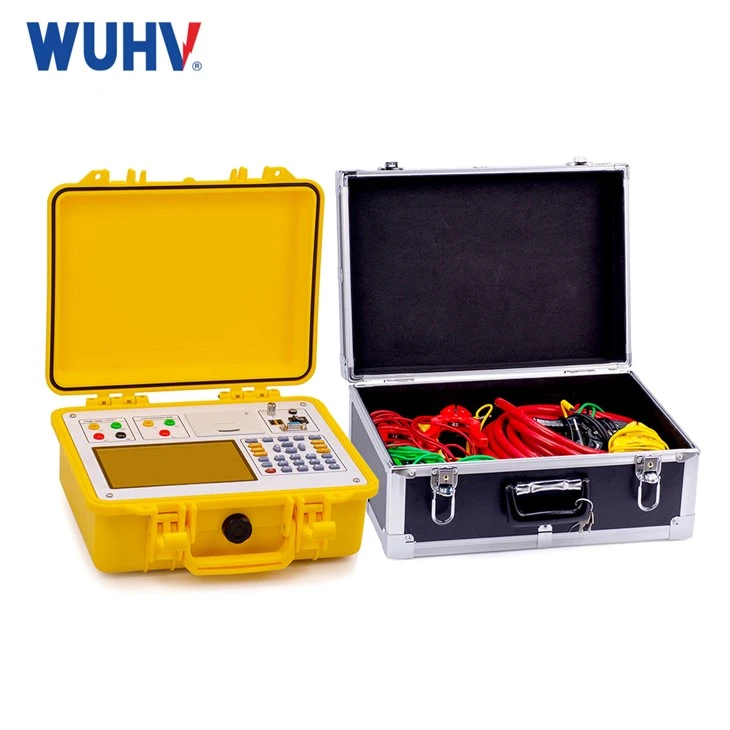

ระบบทดสอบความจุและความสูญเสียของหม้อแปลงที่ครอบคลุม
ระบบทดสอบหม้อแปลงที่ครอบคลุมซึ่งออกแบบมาเพื่อวัดความจุของหม้อแปลง ไม่มี-คุณลักษณะโหลด การสูญเสียโหลด -แรงดันไฟฟ้าลัดวงจร และพารามิเตอร์ที่เกี่ยวข้องกับอิมพีแดนซ์- สร้างขึ้นโดยเฉพาะสำหรับผู้ผลิตหม้อแปลงไฟฟ้า ห้องปฏิบัติการทดสอบไฟฟ้าแรงสูง- สาธารณูปโภค และองค์กรบริการภาคสนาม แพลตฟอร์มนี้ให้การวัดที่แม่นยำสูงและทำซ้ำได้สำหรับพิกัดหม้อแปลงที่หลากหลาย
การทดสอบหม้อแปลงที่ครอบคลุมในแพลตฟอร์มเดียว
การทดสอบความจุและการสูญเสียของหม้อแปลงต้องมีการควบคุมที่แม่นยำภายใต้สภาวะทางไฟฟ้าที่แตกต่างกัน ไม่มี-การทดสอบโหลด การทดสอบ-การสูญเสียโหลด และ-การวัดอิมพีแดนซ์วงจรสั้น-ต้องการการตั้งค่าแรงดันไฟฟ้า กระแส และโทโพโลยีการวัดที่แตกต่างกัน
ระบบที่ได้รับการปรับปรุงให้ครอบคลุมคุณลักษณะทางไฟฟ้าและการสูญเสียของหม้อแปลงที่จำเป็นทั้งหมด รวมถึง:
การตรวจสอบความจุพิกัดของหม้อแปลง
ไม่มี-กระแสโหลดและไม่มี-การสูญเสียโหลด
การสูญเสียโหลดและอิมพีแดนซ์ของวงจร-สั้น
แรงดันไฟลัดวงจร-
แรงดันหลายเฟส- กระแส กำลังไฟฟ้าที่ใช้งาน และตัวประกอบกำลัง
พารามิเตอร์ที่คำนวณได้
ความสามารถในการทดสอบหลัก
การตรวจสอบความจุของหม้อแปลง
ประเมินคุณลักษณะทางไฟฟ้าที่เกี่ยวข้องกับความจุแผ่นป้ายของหม้อแปลง สำหรับผู้ผลิตหม้อแปลงไฟฟ้า สิ่งนี้ทำหน้าที่เป็นประตูคุณภาพที่สำคัญเพื่อให้มั่นใจว่าประสิทธิภาพที่วัดได้จะสอดคล้องกับพารามิเตอร์การออกแบบโดยตรง
ไม่-สูญเสียโหลดและไม่มี-การวัดกระแสโหลด
ในระหว่างการทดสอบแบบไม่-โหลด แรงดันไฟฟ้าและความถี่ที่กำหนดจะถูกจ่ายให้กับขดลวดหนึ่งในขณะที่ขดลวดทุติยภูมิยังคงเปิดอยู่-
พารามิเตอร์ที่บันทึก:ไม่มี-เปอร์เซ็นต์กระแสโหลด การสูญเสียพลังงานที่ใช้งานอยู่ แรงดันไฟฟ้าเฟส และประสิทธิภาพ-กำลัง-ปัจจัยต่ำ ($\\cos\\phi < 0.1$)
มูลค่าทางวิศวกรรม:มุ่งเน้นไปที่ฮิสเทรีซีสของแกนหลักและการสูญเสียกระแสไหลวน-เป็นหลัก ซึ่งเป็นพื้นฐานที่ชัดเจนสำหรับการออกแบบแกนและการตรวจสอบคุณภาพการเคลือบ
การสูญเสียโหลดและการลัดวงจร-ความต้านทานของวงจร
พารามิเตอร์ที่บันทึก:ทดสอบกระแส แรงดันไฟฟ้าที่ใช้ กำลังไฟฟ้าสูญเสียที่ใช้งานอยู่ แรงดันไฟฟ้าลัดวงจร- และอิมพีแดนซ์
มูลค่าทางวิศวกรรม:คำนวณการสูญเสียที่แก้ไขแล้วโดยอัตโนมัติที่อุณหภูมิอ้างอิงมาตรฐาน เพื่อการเปรียบเทียบโดยตรงกับเกณฑ์การออกแบบและข้อกำหนดของลูกค้า
ข้อได้เปรียบทางเทคนิคและเศรษฐกิจที่สำคัญ
การทดสอบแพลตฟอร์มเดียว-ที่มีประสิทธิภาพยิ่งขึ้น
การแทนที่เครื่องมือที่กระจัดกระจายด้วยขั้นตอนการทำงานที่เป็นหนึ่งเดียวจะช่วยลดการเดินสายซ้ำๆ การถอดความข้อมูลด้วยตนเอง และข้อผิดพลาดของมนุษย์- ช่วยลดรอบเวลาการทดสอบตามปกติได้สูงสุดถึง 40%
การวัดกำลังงานที่แม่นยำที่ปัจจัยกำลังไฟฟ้าต่ำ
เนื่องจากการวัดการสูญเสียของหม้อแปลงในระหว่างการทดสอบ-ไม่มีโหลดมักเกิดขึ้นภายใต้ปัจจัยพลังงานต่ำ มิเตอร์มาตรฐานจึงไม่สามารถให้ความแม่นยำได้ ระบบนี้มีเทคโนโลยีวิเคราะห์พลังงานขั้นสูงที่ให้ความแม่นยำของพลังงานที่ใช้งานอยู่ที่ 0.2%
โทโพโลยีสถาปัตยกรรมระบบ
แพลตฟอร์มทดสอบรวมทุกส่วนประกอบที่จำเป็นสำหรับการดำเนินการทดสอบวงจรอย่างสมบูรณ์
ข้อมูลจำเพาะทางเทคนิค
|
พารามิเตอร์ |
ช่วงการกำหนดค่าและประสิทธิภาพ |
|
วัตถุทดสอบ |
หม้อแปลงไฟฟ้าระบบจำหน่าย หม้อแปลงไฟฟ้ากำลัง ประเภท-แห้ง และหม้อแปลงแช่ของเหลว- |
|
มาตรฐานการปฏิบัติตาม |
สอดคล้องกับ IEC 60076-1, IEC 60076-2, IEEE C57.12.00, IEEE C57.12.90 อย่างสมบูรณ์ |
|
ความแม่นยำในการวัดแรงดันไฟฟ้า |
0.1%RDG + 0.05%FS (ช่วง: 10V - 1000V, ขยายได้ผ่าน PT) |
|
ความแม่นยำในการวัดปัจจุบัน |
0.1%RDG + 0.05%FS (ช่วง: 0.1A - 100A, ขยายได้ด้วย CT) |
|
ความแม่นยำของพลังงานที่ใช้งานอยู่ |
0.2% |
|
ช่วงความถี่ |
45Hz - 65Hz (ความแม่นยำ 0.1%); ตัวเลือกสำหรับแหล่งจ่ายทดสอบเหนี่ยวนำ 150Hz / 200Hz |
|
โหมดการทำงาน |
การดำเนินการแบบควบคุมด้วยตนเอง กึ่ง-อัตโนมัติ หรืออัตโนมัติเต็มรูปแบบ- |
|
ข้อมูลและการรายงาน |
การแก้ไขอุณหภูมิอัตโนมัติ การจัดเก็บฐานข้อมูล การส่งออกรายงาน PDF/Excel |
|
การป้องกันความปลอดภัย |
แรงดันไฟเกิน-, กระแสไฟเกิน-, การป้องกันการเริ่มต้นเป็นศูนย์-, ห่วงเชื่อมต่อเพื่อความปลอดภัย, การหยุดฉุกเฉิน |
คำถามที่พบบ่อย
ถาม: เครื่องทดสอบความจุและความสูญเสียของหม้อแปลงแบบครอบคลุมวัดค่าอะไร
ตอบ: สามารถกำหนดค่าเพื่อวัดความจุของหม้อแปลง, ไม่มี-กระแสโหลด, ไม่มี-การสูญเสียโหลด, การสูญเสียโหลด, แรงดันไฟฟ้าลัดวงจร-, อิมพีแดนซ์- พารามิเตอร์ที่เกี่ยวข้อง, แรงดันไฟฟ้า, กระแสไฟและกำลังงานที่ใช้งาน
ถาม: สามารถทำการทดสอบทั้งการไม่-โหลดและโหลด-ได้หรือไม่
ก. ใช่. ระบบสามารถกำหนดค่าสำหรับทั้งการทดสอบที่ไม่มี-โหลดและโหลด- กำลังทดสอบ-และการกำหนดค่าการวัดที่ต้องการนั้นขึ้นอยู่กับความจุของหม้อแปลง แรงดันไฟฟ้า และกระแสไฟฟ้าที่กำหนด
ถาม: สามารถทดสอบหม้อแปลงชนิดใดได้บ้าง
ตอบ: ประเภทหม้อแปลงและช่วงความจุที่ใช้บังคับขึ้นอยู่กับการกำหนดค่าระบบ
ถาม: สามารถวัดความต้านทานการลัดวงจรของหม้อแปลง-ได้หรือไม่
ก. ใช่. สามารถรวมแรงดันไฟฟ้าลัดวงจร-และพารามิเตอร์อิมพีแดนซ์ที่เกี่ยวข้องไว้ในการกำหนดค่าการทดสอบได้ ควรเลือกช่วงการวัดตามพิกัดของหม้อแปลงและขั้นตอนการทดสอบที่เกี่ยวข้อง
ถาม: ระบบได้รับการกำหนดค่าสำหรับความจุของหม้อแปลงที่แตกต่างกันอย่างไร
ตอบ: การกำหนดค่าขึ้นอยู่กับความจุของหม้อแปลง แรงดันไฟฟ้า กระแสไฟที่กำหนด แรงดันทดสอบ กระแสทดสอบ และรายการทดสอบที่จำเป็น หม้อแปลงที่มีความจุสูงกว่า-อาจต้องใช้กำลังทดสอบ-และอุปกรณ์วัดเพิ่มเติม
ถาม: ระบบรองรับการทดสอบหม้อแปลงสาม-เฟสหรือไม่
ตอบ: สามารถจัดเตรียมการกำหนดค่าแบบสามเฟส-ได้เมื่อจำเป็น การจัดเตรียมการวัดแรงดันและกระแสที่เหมาะสมขึ้นอยู่กับพิกัดของหม้อแปลงและวิธีการทดสอบที่เลือก
ถาม: สามารถจัดเก็บและส่งออกผลการทดสอบได้หรือไม่
ตอบ: สามารถรวมฟังก์ชันการบันทึกข้อมูล การจัดเก็บ และส่งออกได้ตามการควบคุมและการกำหนดค่าซอฟต์แวร์ที่เลือก ฟังก์ชันเหล่านี้มีประโยชน์สำหรับบันทึกการผลิต รายงานการตรวจสอบ และเอกสารของลูกค้า
ถาม: ฉันควรให้ข้อมูลอะไรบ้างก่อนขอใบเสนอราคา
ตอบ: ระบุประเภทหม้อแปลง ความจุสูงสุด แรงดันไฟฟ้า HV และ LV กระแสไฟที่กำหนด การกำหนดค่าเฟส ความถี่ รายการทดสอบที่จำเป็น ความแม่นยำในการวัด มาตรฐานที่ใช้บังคับ และแหล่งจ่ายไฟของโรงงานที่มีอยู่
