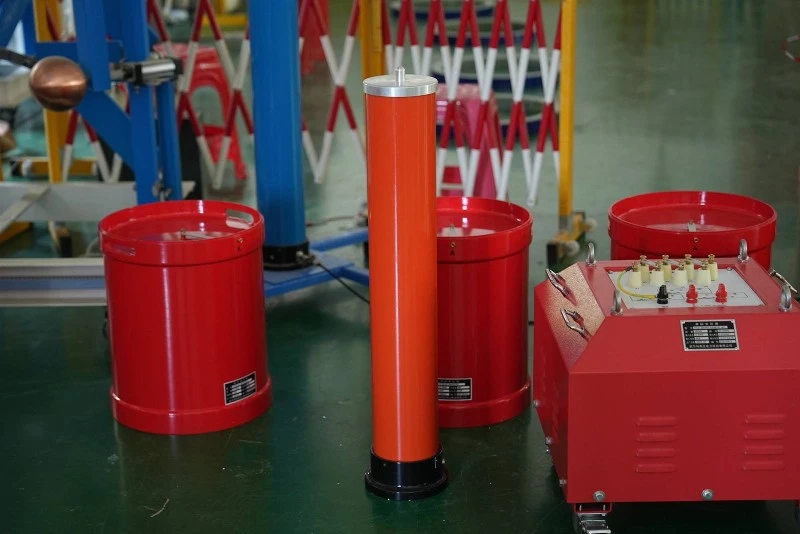

ที่อุปกรณ์ทดสอบเรโซแนนซ์แบบอนุกรมแบ่งออกเป็นประเภทการปรับความถี่และการปรับความเหนี่ยวนำ โดยทั่วไปประกอบด้วยแหล่งจ่ายไฟความถี่ตัวแปร หม้อแปลงกระตุ้น เครื่องปฏิกรณ์ และตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟ ผลิตภัณฑ์ที่ทดสอบเชื่อมต่อแบบเรโซแนนซ์แบบอนุกรมกับตัวเก็บประจุของเครื่องปฏิกรณ์ และตัวแบ่งแรงดันไฟฟ้าเชื่อมต่อแบบขนานกับผลิตภัณฑ์ที่ทดสอบเพื่อวัดแรงดันเรโซแนนซ์บนผลิตภัณฑ์ที่ทดสอบ และสร้างสัญญาณป้องกันแรงดันไฟฟ้าเกิน
ในวงจรอนุกรมที่ประกอบด้วยตัวต้านทาน ตัวเหนี่ยวนำ และตัวเก็บประจุ เมื่อรีแอกแทนซ์ความจุ xc เท่ากับตัวเหนี่ยวนำ xl กล่าวคือ xc=xl แรงดันไฟฟ้า u และกระแส i ในวงจรจะเท่ากัน และวงจรจะทำงานเป็นตัวต้านทาน ปรากฏการณ์นี้เรียกว่าเสียงสะท้อนแบบอนุกรม- เมื่ออนุกรมเรโซแนนซ์เกิดขึ้นในวงจร อิมพีแดนซ์ Z=R ^ 2 (XC-XL) ^ 2 น้อยกว่าหรือเท่ากับ R อิมพีแดนซ์รวมจะลดลง และกระแสไฟฟ้าถึงค่าสูงสุด
ที่อุปกรณ์ทดสอบเรโซแนนซ์แบบอนุกรม มีข้อดีทางเทคนิคดังต่อไปนี้:
(1) อุปกรณ์ทดสอบเรโซแนนซ์ซีรีส์มีแรงดันไฟฟ้าเกิน กระแสเกิน การเริ่มต้นเป็นศูนย์ การปรับระบบ (แฟลชโอเวอร์) เอาต์พุตแรงดันไฟฟ้าแบบแบ่งส่วน เวลาทดสอบที่ตั้งไว้ล่วงหน้าอย่างอิสระสำหรับแต่ละส่วนของแรงดันไฟฟ้า หน้าจอสัมผัสสีจริงขนาด 7- นิ้ว การพิมพ์แบบเรียลไทม์และการจัดเก็บข้อมูล วงจรเอาต์พุตพร้อมคอนแทคเตอร์ สายเอาต์พุตแบบสัมผัสโดยไม่กระตุ้นความปลอดภัยของการจอดรถด้วยไฟฟ้า ช่วยขจัดอันตรายด้านความปลอดภัย
(2) แรงดันไฟฟ้าเกิน กระแสเกิน เวลาที่ตั้งไว้ล่วงหน้า เอาต์พุตคลื่นไซน์มาตรฐาน ช่วงเอาต์พุตความถี่ 30 น้อยกว่าหรือเท่ากับ 300 Hz การตอบสนองอย่างรวดเร็วของการป้องกันวาบไฟตามผิว
(3) อินพุตช่วงแรงดันไฟฟ้ากว้าง, อินพุตความถี่กว้าง, การปรับความถี่ 50 Hz เครื่องกำเนิดไฟฟ้าและแหล่งจ่ายไฟอุตสาหกรรมสามารถทำงานได้ตามปกติ
(4) โหมดการทำงานอัตโนมัติเต็มรูปแบบ
(5) แหล่งจ่ายไฟความถี่ตัวแปรหนึ่งตัวสามารถควบคุมเอาท์พุตของแหล่งจ่ายไฟความถี่ตัวแปรหลายตัวพร้อมกันได้ และจำเป็นต้องใช้งานเพียงตัวเดียวเท่านั้น ลูกค้าสามารถซื้อชุดความจุขนาดเล็กก่อนได้ และหากไม่เพียงพอก็สามารถซื้อหลายชุดเพื่อใช้แบบขนานในภายหลังได้ ราคาเป็นกันเองและมีความยืดหยุ่นในการใช้งานมากขึ้น
(6) ความต้องการกำลังการผลิตสำหรับสายเคเบิลขนาด 110 kV ขึ้นไปค่อนข้างสูง Musen Electric ใช้เครื่องปฏิกรณ์แบบแกนกลวง วิธีการเปลี่ยนแบบขนานหลายซีรีย์ ต้องใช้โหมดขนานกี่แบบ การทำงานด้วยคนเพียงคนเดียว การถอดและประกอบง่าย และการเคลื่อนย้าย ซึ่งช่วยแก้ปัญหาเรื่องน้ำหนักและการใช้งาน
ที่อุปกรณ์ทดสอบเรโซแนนซ์แบบอนุกรมเหมาะสำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนต่อแรงดันไฟฟ้า 10kV, 35kV, 110kV, 220kV และ 500kV สายไฟเชื่อมโยงโพลีเอทิลีนข้าม-, การทดสอบแรงดันไฟฟ้ากระแสสลับที่ทนทานต่อแรงดันไฟฟ้าของ GIS (สถานีย่อยที่มีฉนวนปิดทั้งหมด), การทดสอบการส่งมอบและการทดสอบเชิงป้องกันของผลิตภัณฑ์ทดสอบความจุสูง-แรงดันไฟฟ้าความจุสูง และการทดสอบความทนทานต่อความถี่ของกำลังไฟฟ้า การทดสอบแรงดันไฟฟ้าของหม้อแปลงขนาดใหญ่และชุดเครื่องกำเนิดไฟฟ้า การเหนี่ยวนำการทดสอบแรงดันไฟฟ้าของหม้อแปลงไฟฟ้ากำลัง
