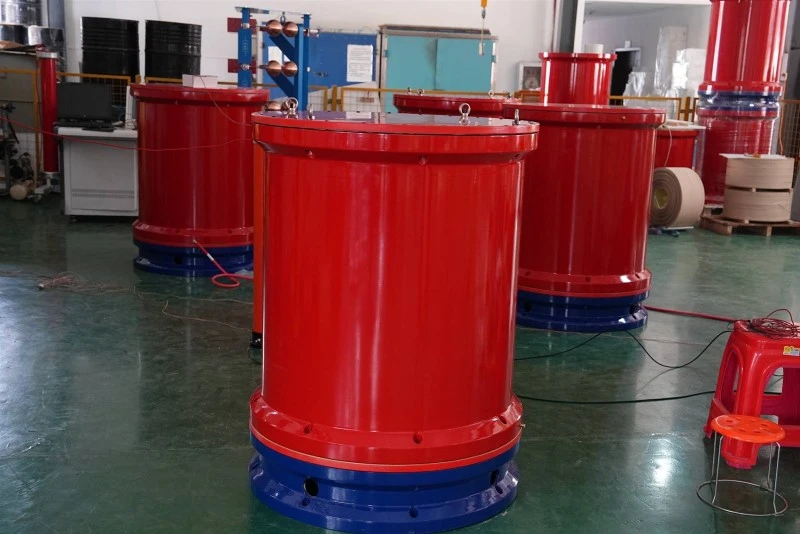

ประวัติความเป็นมาของเสียงสะท้อนแบบอนุกรม (หรือที่เรียกว่าอุปกรณ์ทดสอบแรงดันไฟฟ้ากระแสสลับ)เป็นตัวแปลงเรโซแนนซ์ซีรีส์ที่ได้รับความนิยมในช่วงปี 1960 และ 1970 ซึ่งสามารถทำการสลับแบบนุ่มนวลได้ดีผ่านเวลาตายที่เหมาะสม เทคโนโลยี CNC สมัยใหม่ได้เพิ่มความมีชีวิตชีวาให้กับวงจรการแปลงแบบคลาสสิกนี้ เหมาะสำหรับการส่งมอบและการทดสอบเชิงป้องกันของตัวอย่างตัวเก็บประจุที่มีความจุสูง - แรงดันไฟฟ้าสูง เช่น สายไฟ สวิตช์ GIS หม้อแปลง ฯลฯ
ในเสียงสะท้อนแบบอนุกรมเมื่อใช้แหล่งจ่ายแรงดันไฟฟ้ากับตัวเหนี่ยวนำและตัวเก็บประจุ เนื่องจากการลัดวงจรของ L และ C ในเรโซแนนซ์แบบอนุกรม แหล่งจ่ายแรงดันไฟฟ้าจึงไม่สามารถลัดวงจรได้ ดังนั้นจึงต้องเพิ่มความต้านทาน เมื่อค่าความต้านทานคงที่ ให้หากระแสรีโซแนนซ์แบบอนุกรม ในแง่ของกำลัง ตัวเหนี่ยวนำและตัวเก็บประจุจะสลับการส่งผ่านโดยไม่คำนึงถึงการสูญเสีย เมื่อตัวเก็บประจุคายประจุ มันจะชาร์จในขณะที่ประจุตัวเหนี่ยวนำ
ในแหล่งจ่ายไฟเรโซแนนซ์ขนานแรงดันคงที่ กระแสกำลังสองเฉลี่ยรากของตัวเหนี่ยวนำและตัวเก็บประจุได้รับการแก้ไข และขึ้นอยู่กับขนาดของตัวเหนี่ยวนำและตัวเก็บประจุเท่านั้น เฉพาะเมื่อแหล่งกำเนิดกระแสคงที่เท่านั้นที่สามารถเพิ่มความต้านทานเพื่อเปลี่ยนค่าปัจจุบันของตัวเหนี่ยวนำและตัวเก็บประจุได้ เมื่อเงื่อนไขยังคงไม่เปลี่ยนแปลง กำลังจะยังคงไม่เปลี่ยนแปลง คล้ายกับเสียงสะท้อนแบบอนุกรม
เมื่อมอเตอร์ดังสะท้อนเป็นอนุกรม เนื่องจากความต้านทานของขดลวดมอเตอร์ กระแสของขดลวดมอเตอร์ที่แรงดันไฟฟ้าคงที่ในทางทฤษฎีจึงเป็นอนันต์ ดังนั้นจึงไม่ใช่อนันต์ แต่จะเกินพิกัดกระแสอย่างมาก เนื่องจากความต้านทานคงที่ของขดลวดมอเตอร์ กระแสเพิ่มขึ้น แรงดันไฟฟ้าที่ปลายทั้งสองข้างของขดลวดเพิ่มขึ้น พลังงานกระตุ้นเพิ่มขึ้น และกำลังเพิ่มขึ้น อย่างไรก็ตามเนื่องจากกระแสไฟฟ้าสูง คอยล์มอเตอร์จึงมีแนวโน้มที่จะไหม้
สำหรับการสั่นพ้องแบบขนานของตัวเก็บประจุแบบขนาน เนื่องจากมีแหล่งกำเนิดแรงดันไฟฟ้าและแรงดันไฟฟ้าตกคร่อมตัวเหนี่ยวนำและตัวเก็บประจุ กระแสไฟฟ้าที่ปลายทั้งสองข้างของตัวเหนี่ยวนำจึงคงที่ อย่างไรก็ตาม เนื่องจากการชดเชยของตัวเก็บประจุ เฟสของแรงดันและกระแสจะเท่ากัน ดังนั้นจึงเพิ่มแหล่งจ่ายไฟ ซึ่งก็คือมุมเฟสของ p=u * i * cos หลักการของเรโซแนนซ์แบบขนานคือแหล่งกำเนิดกระแส ซึ่งแตกต่างจากสิ่งนี้เล็กน้อย เนื่องจากกระแสคงที่ของแหล่งกำเนิดกระแส เมื่อแหล่งกำเนิดกระแสสะท้อนในแบบคู่ขนาน ปลายทั้งสองของ L และ C จะเปิดกว้างมาก และความต้านทานไหลผ่านแหล่งกำเนิดกระแสโดยตรง นั่นคือกระแสที่ไหลผ่านแหล่งกำเนิดกระแส ซึ่งเพิ่มแรงดันไฟฟ้าที่ปลายทั้งสองข้าง เพิ่มแรงดันไฟฟ้าที่ปลายทั้งสองด้านของ L และ C และท้ายที่สุดนำไปสู่การเพิ่มขึ้นของกระแส
เงื่อนไขพื้นฐานสำหรับ เสียงสะท้อนแบบอนุกรม เป็น:
1. คำจำกัดความของอนุกรมเรโซแนนซ์: ในวงจรอนุกรม RLC เมื่อแรงดันเทอร์มินัลและกระแสของวงจรอยู่ในเฟสเดียวกัน วงจรจะเป็นตัวต้านทาน และสถานะของวงจรเรียกว่าเรโซแนนซ์อนุกรม
2. เงื่อนไขสำหรับการสั่นพ้องแบบอนุกรม
3. วิธีการวิเคราะห์วงจรเพื่อให้ได้เสียงสะท้อน:
(1) เมื่อความถี่ของกำลังคงที่ คุณสามารถปรับขนาดของ L หรือ C เพื่อให้เกิดเสียงสะท้อนได้ (2) เมื่อพารามิเตอร์วงจร L และ C คงที่ การสั่นพ้องสามารถทำได้โดยการเปลี่ยนความถี่ของแหล่งจ่ายไฟ
