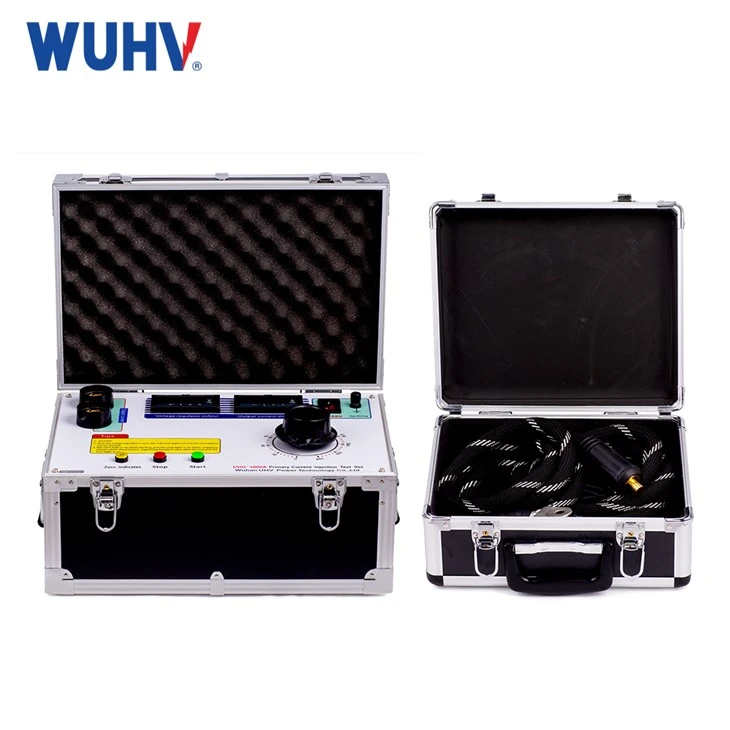

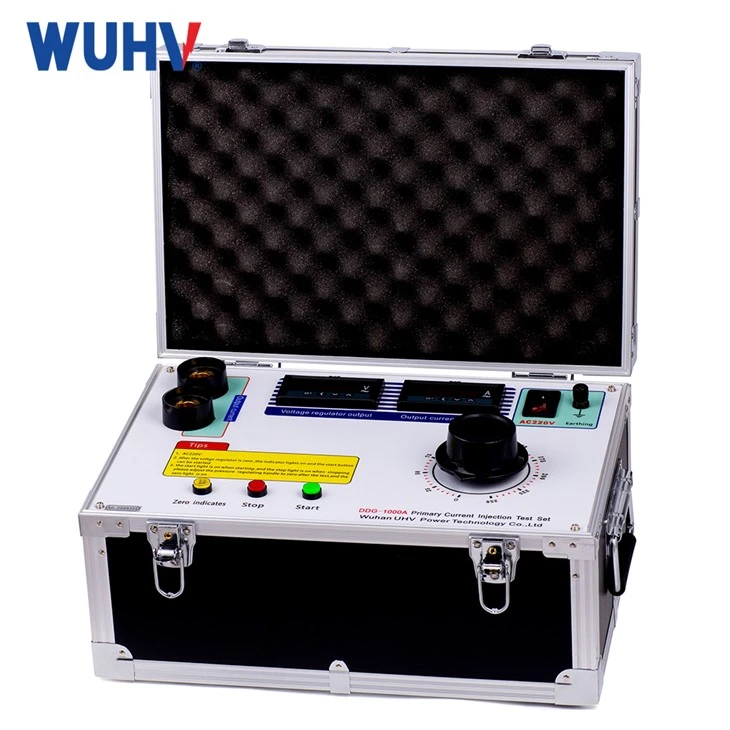

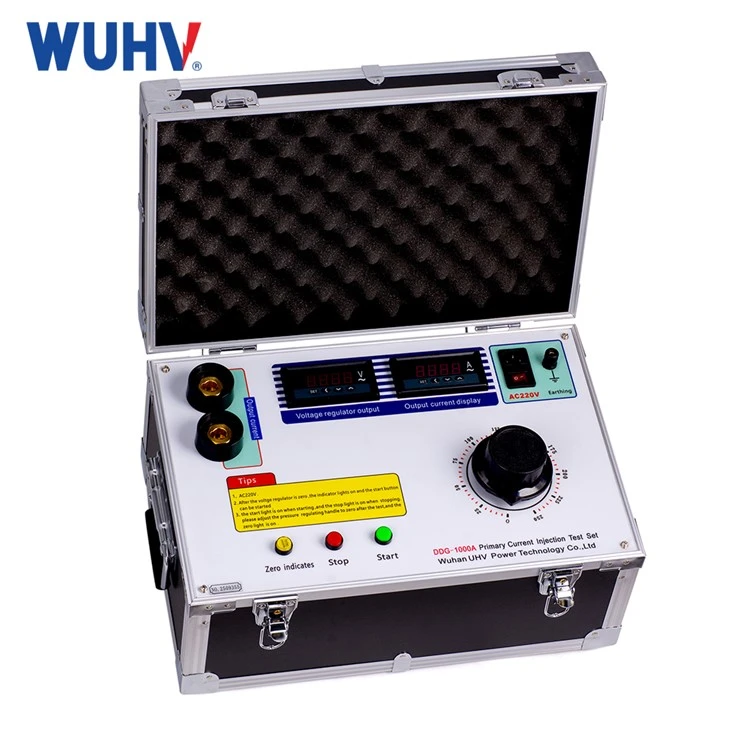

เครื่องทดสอบการฉีดกระแสไฟฟ้าหลัก

เครื่องทดสอบการฉีดกระแสหลักเป็นอุปกรณ์ที่จำเป็นในบริเวณที่มีกระแสไฟฟ้าแรง มีการใช้กันอย่างแพร่หลายในโรงไฟฟ้า สถานีจ่ายไฟฟ้า ผู้ผลิตไฟฟ้า สถาบันวิจัย และแผนกอื่นๆ อุปกรณ์มีลักษณะของระบบระยะสั้น-หรือเป็นระยะๆ ขนาดเล็ก น้ำหนักเบา และบำรุงรักษาง่ายและอื่นๆ

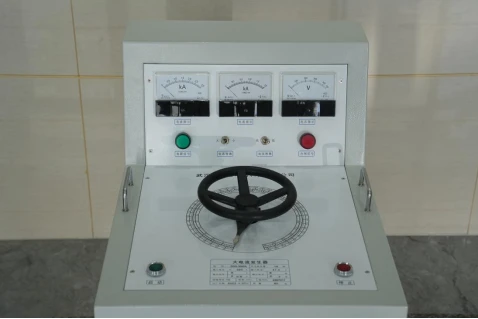

1. เครื่องกำเนิดกระแสสูงมีแอมมิเตอร์สองตัวสำหรับการตรวจสอบช่วงขนาด

2. สามารถปรับหม้อแปลงอัตโนมัติได้อย่างอิสระ

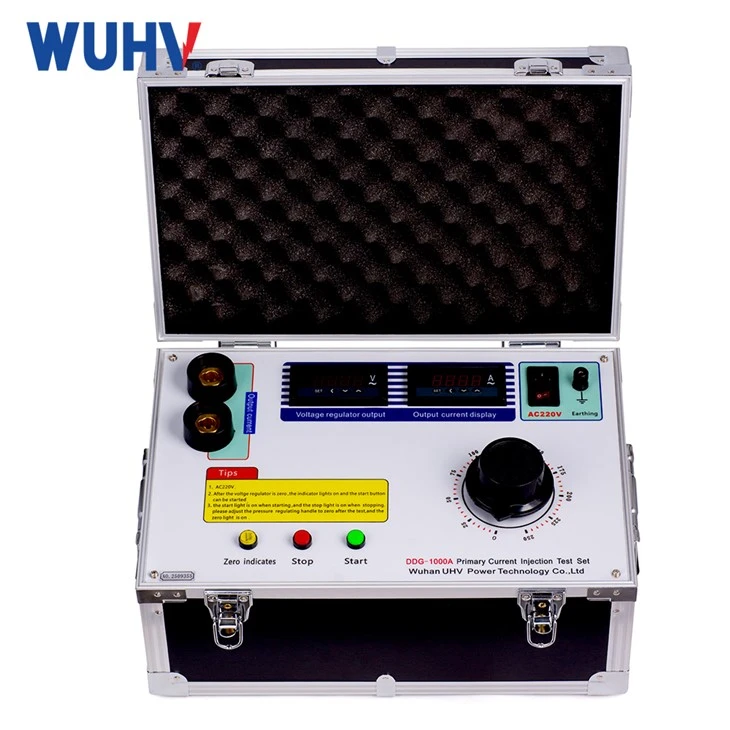

3. ไฟแสดงสถานะ ปุ่มควบคุม ใช้งานง่าย.

4. โครงสร้างที่แยกส่วนโดยรวมนั้นง่ายต่อการเคลื่อนย้าย

1. เชื่อมต่อแอมพลิฟายเออร์ปัจจุบันกับผลิตภัณฑ์ที่ทดสอบตามข้อกำหนดการทดสอบ และตรวจสอบให้แน่ใจว่ามีแหล่งจ่ายไฟ (สำหรับประเภทแยก ให้เชื่อมต่อ "อินพุต" บนแผงด้วยกำลังไฟ "เอาต์พุต" กับ "อินพุต" บน DDK และ "เครื่องดนตรี" กับ "เครื่องดนตรี" บน DDK

2. เลือกตำแหน่งของสวิตช์กระแสไฟตามกระแสที่ต้องการ

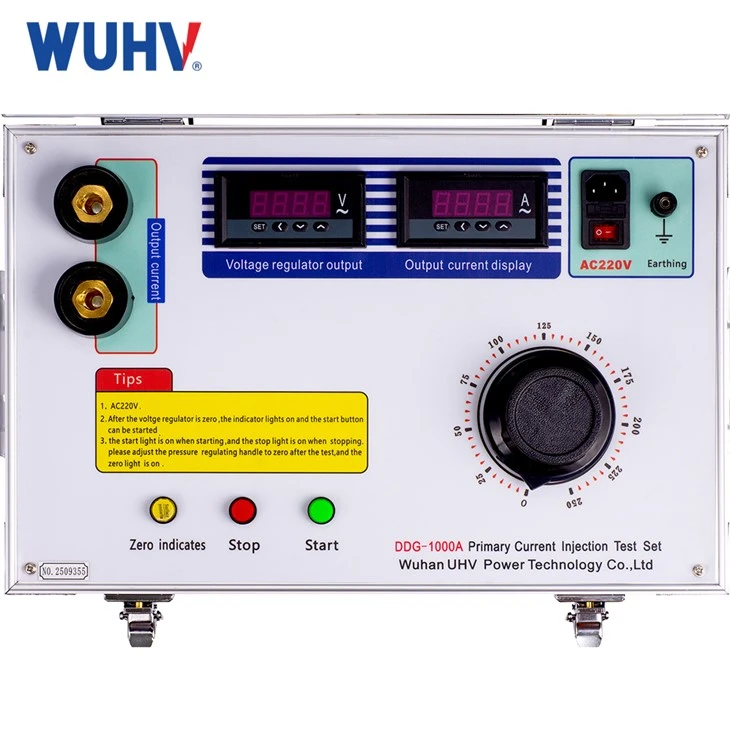

3. เปิดเครื่องแล้วไฟสีเขียวควรติด (ถ้าไม่ ให้หมุนสวิตช์แรงดันไฟฟ้าทวนเข็มนาฬิกาไปที่ศูนย์จนกว่าไฟสีเขียวจะสว่าง) กดปุ่ม Startup ไฟสีเขียวควรดับลงและไฟสีแดงติด หมุนสวิตช์แรงดันไฟฟ้าตามเข็มนาฬิกาจนกระทั่งกระแสไฟฟ้าเพิ่มขึ้นถึงระดับที่ต้องการ

4. หมุนสวิตช์แรงดันไฟฟ้าทวนเข็มนาฬิกาไปที่ศูนย์ กดปุ่ม Stop ไฟสีแดงจะดับลง และไฟสีเขียวจะสว่างขึ้น การทดสอบสิ้นสุดลงแล้ว

1. ตรวจสอบรีเลย์ป้องกัน: ตรวจสอบให้แน่ใจว่ารีเลย์ตอบสนองต่อสภาวะความผิดปกติได้อย่างแม่นยำ

2.ทดสอบหม้อแปลงกระแส (CT): จำลองกระแสไฟฟ้าสูงเพื่อตรวจสอบประสิทธิภาพของ CT

3.จำลองสภาวะความผิดปกติ: สร้างกระแสไฟฟ้าแรงสูงเพื่อจำลองสถานการณ์ข้อผิดพลาดทั่วโลกที่แท้จริง-

4. การสอบเทียบ: ให้วิธีการที่เชื่อถือได้สำหรับการสอบเทียบอุปกรณ์ป้องกัน

ปรับปรุงความน่าเชื่อถือของระบบ: ตรวจสอบให้แน่ใจว่าระบบป้องกันเปิดใช้งานอย่างถูกต้องในเหตุการณ์ข้อผิดพลาดที่เกิดขึ้นจริง

การเตรียมและการตั้งค่า

เชื่อมต่อหัวฉีดกระแสหลักเข้ากับอุปกรณ์ที่กำลังทดสอบ (เช่น รีเลย์หรือหม้อแปลงกระแส)

ตั้งค่าระดับกระแสที่ต้องการ ระยะเวลาการทดสอบ และโหมดการทดสอบ (เช่น กระแส AC/DC, สเต็ปอินเจคชั่น หรือกระแสต่อเนื่อง)

การฉีดปัจจุบัน

หัวฉีดจะสร้างกระแสไฟสูงและฉีดเข้าไปในระบบที่ทดสอบ

อุปกรณ์ทดสอบ (เช่น รีเลย์) จะตอบสนองโดยการเปิดใช้งานหรือปิดใช้งานตามการตั้งค่า (เช่น เวลาการเดินทางและเกณฑ์ปัจจุบัน)

การตรวจสอบและการตรวจสอบ

ตรวจสอบการตอบสนองของอุปกรณ์ป้องกันหรือหม้อแปลงกระแสไฟฟ้าภายใต้การทดสอบ

ตรวจสอบให้แน่ใจว่า CT หรือรีเลย์ทำงานตามที่คาดไว้เมื่ออยู่ภายใต้กระแสทดสอบ

การบันทึกและการรายงานข้อมูล

ผลการทดสอบจะถูกบันทึกเพื่อการวิเคราะห์และการรายงาน

ข้อมูลช่วยตรวจสอบว่าอุปกรณ์ป้องกันทำงานอย่างถูกต้องภายใต้สภาวะความผิดปกติหรือไม่

จำลองสถานการณ์ข้อผิดพลาดโดยการฉีดกระแสสูงที่ได้รับการควบคุมเข้าไปในวงจรหลัก เช่น รีเลย์หรือหม้อแปลงกระแสไฟฟ้า กระแสไฟที่ฉีดเข้าไปจะจำลองโอเวอร์โหลด การลัดวงจร หรือสภาวะฟอลต์อื่นๆ ที่พบในระบบจริง ตามข้อกำหนดในการทดสอบ อุปกรณ์สามารถสร้างกระแสทั้ง AC และ DC

1. การทดสอบรีเลย์ป้องกัน: ตรวจสอบว่ารีเลย์ตอบสนองอย่างถูกต้องต่อสภาวะความผิดปกติและทริปตามข้อกำหนดหรือไม่
2. การทดสอบหม้อแปลงกระแสไฟฟ้า (CT): จำลองกระแสปฐมภูมิสูงเพื่อทดสอบความแม่นยำของ CT และให้แน่ใจว่ากระแสไฟฟ้าของรีเลย์ป้องกันลดลงอย่างถูกต้อง
3. การสอบเทียบ: ตรวจสอบให้แน่ใจว่ารีเลย์และระบบป้องกันอื่นๆ ได้รับการปรับเทียบอย่างเหมาะสมเพื่อตอบสนองต่อกระแสไฟฟ้าขัดข้องอย่างถูกต้อง
4. การบำรุงรักษาและการแก้ไขปัญหา: ใช้สำหรับการวินิจฉัยและบำรุงรักษาระบบป้องกันเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง
5. การจำลองข้อผิดพลาด: จำลองข้อผิดพลาดของโลก-ที่เกิดขึ้นจริง (เช่น การลัดวงจร การโอเวอร์โหลด) เพื่อตรวจสอบประสิทธิภาพของระบบป้องกัน

1. การต่อสายดินและการแยกเพื่อความปลอดภัย

ตรวจสอบให้แน่ใจว่าเบรกเกอร์, CT และระบบป้องกันได้รับการจ่ายไฟ{0}}และแยกออกจากกันอย่างสมบูรณ์ ต่อสายดินอุปกรณ์ทั้งหมดอย่างถูกต้อง

2. เลือกช่วงปัจจุบันที่ถูกต้อง

เลือกเครื่องทดสอบที่มีกระแสเอาต์พุตเพียงพอเพื่อตัดการทำงานของรีเลย์หรือทำให้ CT อิ่มตัว หลีกเลี่ยงการโอเวอร์โหลดเครื่องทดสอบ

3. หลีกเลี่ยงเอาต์พุตกระแสไฟสูงเป็นเวลานาน

กระแสไฟสูง (สูงกว่า 1000A) ให้ความร้อนแก่สายเคเบิลและส่วนประกอบภายใน ปฏิบัติตามขีดจำกัดรอบการทำงาน (เช่น เปิด 1-2 นาที จากนั้นจึงทำให้เย็น)

4. ใช้สายเคเบิลทดสอบที่เพียงพอ

ใช้สายเคเบิลสั้นและหนา (เช่น 50-70 มม.² ต่อ 1000A) ที่มีการเชื่อมต่อที่แน่นหนาเพื่อป้องกันความร้อนสูงเกินไปและแรงดันไฟฟ้าตก

5. ป้องกันการสัมผัสโดยไม่ได้ตั้งใจ

ขั้วต่อเอาต์พุตมีแรงดันไฟฟ้าต่ำ-ที่เป็นอันตรายแต่มีกระแสไฟสูงมาก เก็บบุคลากรที่ไม่ได้รับอนุญาตออกไป

6. รักษาความปลอดภัยการเชื่อมต่อทั้งหมด

การเชื่อมต่อที่หลวมจะทำให้เกิดอาร์ก เกิดความร้อนสูงเกินไป และอ่านค่าผิดพลาด ขันแคลมป์และสลักเกลียวทั้งหมดให้แน่น

7. ระวังการเดินทางเบรกเกอร์

เบรกเกอร์จะเปิดเมื่อกระแสทดสอบเกินการตั้งค่าการป้องกัน แจ้งบุคลากรใกล้เคียงก่อนทำการทดสอบ

8. บันทึกอุณหภูมิโดยรอบ

ความต้านทานของตัวนำเปลี่ยนแปลงตามอุณหภูมิ (ประมาณ 0.4%/ องศาสำหรับทองแดง) การอ่านค่าที่ถูกต้องตามอุณหภูมิอ้างอิงมาตรฐาน (20 องศา หรือ 75 องศา )

9. การคายประจุหลังการทดสอบ

ตัวเก็บประจุหรือตัวเหนี่ยวนำภายในอาจกักเก็บพลังงานที่เหลืออยู่ รอจนกว่า "การคายประจุเสร็จสมบูรณ์" ก่อนที่จะถอดสายไฟออก

10. การสอบเทียบและการบำรุงรักษาตามปกติ

ปรับเทียบทุกปีเพื่อให้แน่ใจว่าแอมมิเตอร์ ตัวจับเวลา และเอาต์พุตมีความแม่นยำ ตรวจสอบสายเคเบิล ขั้วต่อ และพัดลมระบายความร้อนอย่างสม่ำเสมอ

Wuhan UHV Power Technology Co., Ltd. -บริการหลังการขายของเราได้รับการออกแบบมาเพื่อให้คุณอุ่นใจได้อย่างเต็มที่ เราให้บริการการติดตั้งแบบมืออาชีพ การทดสอบการใช้งาน และการฝึกอบรม-แบบลงมือจริงเพื่อช่วยให้ทีมของคุณคุ้นเคยกับอุปกรณ์อย่างรวดเร็วและเริ่มใช้งานได้โดยเร็วที่สุด เรายืนหยัดอยู่เบื้องหลังผลิตภัณฑ์ทุกชิ้นด้วยการรับประกันหนึ่งปี-และการบำรุงรักษาตลอดอายุการใช้งาน ในระหว่างระยะเวลารับประกัน เราจะซ่อมแซมความล้มเหลวทางกลไกและเปลี่ยนชิ้นส่วนที่เสียหายโดยไม่คิดค่าใช้จ่าย (ไม่รวมปัจจัยจากมนุษย์หรือเหตุสุดวิสัย) แม้ว่าการรับประกันจะหมดอายุ เราจะเรียกเก็บเฉพาะค่าซ่อมที่สมเหตุสมผลเท่านั้น คุณยังเพลิดเพลินกับการอัปเกรดซอฟต์แวร์ฟรีตลอดอายุการใช้งานทุกครั้งที่มีให้บริการ เวลาตอบกลับของเราคือภายใน 12 ชั่วโมง เมื่อคุณโทรเรียกซ่อม วิศวกรหลังการขาย-ของเราจะเสนอวิธีแก้ปัญหาที่ชัดเจน หรือนัดหมายเพื่อไปที่ไซต์อุปกรณ์ของคุณ หากจำเป็น นอกจากนี้ เรายังดำเนินการกลับไปเยี่ยมเยียนเป็นประจำทุกปี และให้การสนับสนุนทางเทคนิคอย่างต่อเนื่องผ่านทางอีเมลหรือข้อความได้ตลอดเวลา นั่นคือวิธีที่เรารับรองว่าคุณจะไม่ถูกทิ้งให้อยู่ตามลำพังหลังจากการซื้อของคุณ

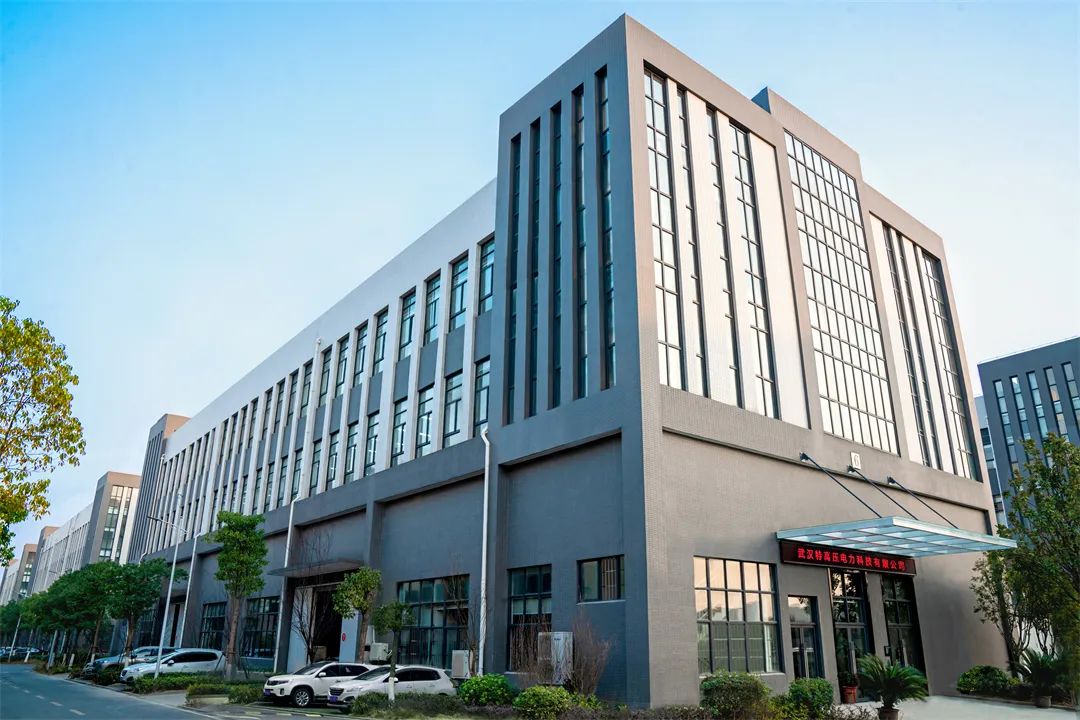

เมื่อคุณเลือก Wuhan UHV Power Technology Co., Ltd. แสดงว่าคุณเลือกพันธมิตรที่มุ่งมั่นในเรื่องความเร็ว คุณภาพ และความน่าเชื่อถือ จากการสอบถามครั้งแรกของคุณ เราจะเสนอราคาภายในหนึ่งชั่วโมงและแก้ไขปัญหาทางเทคนิคให้เสร็จสิ้นภายใน 24 ชั่วโมง มีการสาธิตผลิตภัณฑ์เพื่อพิสูจน์ความสามารถของเราเสมอก่อนที่คุณจะตัดสินใจ เมื่อคุณสั่งซื้อ เราจะปฏิบัติตามสัญญาอย่างเคร่งครัด คอยอัปเดตความคืบหน้าในการผลิต และรับประกันการส่งมอบตรงเวลา- ด้วยการส่งออกไปยังเกือบ 100 ประเทศ รวมถึงมาเลเซีย อินโดนีเซีย ซาอุดีอาระเบีย สหรัฐอาหรับเอมิเรตส์ สหรัฐอเมริกา ออสเตรเลีย อาร์เจนตินา และบราซิล ประสบการณ์ระหว่างประเทศของเราทั้งลึกซึ้งและผ่านการพิสูจน์แล้ว โรงงานผลิตที่สะอาดและทันสมัยของเราและ-สภาพแวดล้อมสำนักงานที่มีการจัดระเบียบอย่างดี สะท้อนถึงความเป็นมืออาชีพที่เรามอบให้กับทุกโครงการ เบื้องหลังผลิตภัณฑ์ทุกชิ้นมีทีมงาน R&D และ QC โดยเฉพาะที่ทำการทดสอบการยอมรับจากโรงงานอย่างเข้มงวดก่อนจัดส่ง หลังจากการซื้อของคุณ เราจะตอบคำถามใดๆ ภายในหกชั่วโมง เสนอการรับประกัน 12- เดือนเต็ม ให้การสนับสนุนการฝึกอบรมในต่างประเทศ และกำหนดเวลาการกลับมาเยี่ยมชมตามปกติ นอกจากนี้เรายังเสนอการรับประกันเพิ่มเติม บริการเช่า การปรับแต่ง และการสอบเทียบที่ได้รับอนุญาต ทั้งหมดนี้จัดส่งในราคาที่แข่งขันได้ เนื่องจากเราเชื่อว่าอุปกรณ์การทดสอบคุณภาพสูงไม่ควรอยู่ไกลเกินเอื้อม
