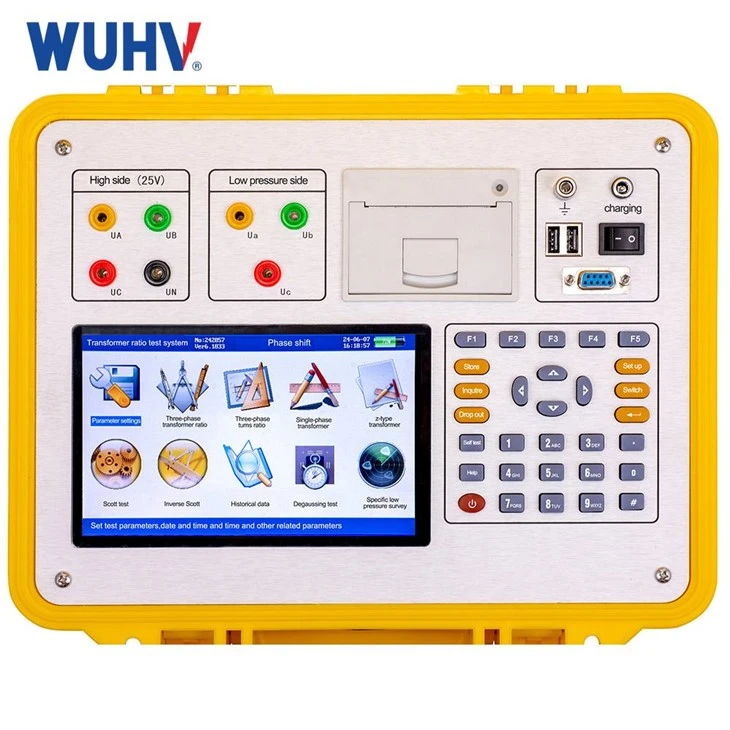

เครื่องทดสอบอัตราส่วนการหมุนของหม้อแปลงไฟฟ้าแบบมัลติฟังก์ชั่น-

เครื่องมือทดสอบอัตราส่วนการหมุนของหม้อแปลงแบบมัลติฟังก์ชั่น-เป็นเครื่องมือทดสอบกำลังสมัยใหม่ที่มีประสิทธิภาพและมัลติฟังก์ชั่น โดยผสานรวมการทดสอบหม้อแปลงหลักที่ก่อนหน้านี้ต้องใช้เครื่องมือหลายตัวไว้ในอุปกรณ์เดียว ปรับปรุงความแม่นยำ ประสิทธิภาพ และความสะดวกในการพกพาไปพร้อมๆ กับการลดต้นทุน สำหรับมืออาชีพที่เกี่ยวข้องกับการออกแบบ การผลิต การติดตั้ง หรือการบำรุงรักษาหม้อแปลงไฟฟ้า นี่คือเครื่องมือที่ทรงพลังและจำเป็น เมื่อเลือก ควรพิจารณาความต้องการเฉพาะ (เช่น ความต้านทานกระแสตรง การวัดการสูญเสีย) งบประมาณ และการสนับสนุนจากซัพพลายเออร์

1. อินพุตแหล่งจ่ายไฟเดียวเอาต์พุตแหล่งทดสอบคลื่นไซน์มาตรฐานรวมดิจิตอลภายใน

2. ฟังก์ชั่นการวัดมุมเฟส: วัดมุมเฟสระหว่างด้านไฟฟ้าแรงสูงและด้านแรงดันไฟฟ้าต่ำ วัดอัตราส่วนการหมุนและมุมของหม้อแปลงจุดที่ไม่ใช่จุดรวม

3. สามารถทำการวัดเฟสเดียว-และทดสอบการพันเฟสสาม-อัตโนมัติได้ อัตราส่วนของการหมุนเฟสสาม- ค่ามุมเฟส ข้อผิดพลาด ตำแหน่งต๊าป และค่าต๊าปสามารถวัดได้เพียงครั้งเดียว นอกจากนี้ยังสามารถระบุหมายเลขกลุ่มการเชื่อมต่อได้โดยอัตโนมัติ

4. ผลการทดสอบสามารถแสดงผลเป็นตัวเลขและไดอะแกรมเวกเตอร์หกเหลี่ยม ทำให้กลุ่มการเดินสายหม้อแปลงมีความชัดเจนในทันที

5. มีฟังก์ชันการทดสอบแบบตาบอด: ไม่จำเป็นต้องเลือกวิธีการเชื่อมต่อและกลุ่ม วัดหม้อแปลงรูป Y/△, △/Y- โดยไม่จำเป็นต้องมีการลัดวงจรภายนอก และวิธีการเชื่อมต่อสามารถเปลี่ยนได้โดยอัตโนมัติตามเนื้อหาการทดสอบที่เลือก

6. พร้อมฟังก์ชั่นทดสอบการแตะ: สามารถวัดข้อผิดพลาด TTR และ TTR ของตำแหน่งสวิตช์แตะแต่ละตำแหน่งได้อย่างรวดเร็ว โดยการป้อน TTR ที่ได้รับการจัดอันดับหนึ่งครั้งแทนที่จะป้อนซ้ำๆ จะสามารถคำนวณข้อผิดพลาด TTR ของตำแหน่งการต๊าปได้

7. มีฟังก์ชั่นการวัดอัตราส่วนการหมุนและแรงดันไฟฟ้า TTR

8. การใช้จอแสดงผล LCD ขนาด 5.6 นิ้ว เอฟเฟกต์ข้อมูลและการแสดงผลกราฟิกนั้นใช้งานง่ายและละเอียดอ่อน

9. ขนาดเล็ก น้ำหนักเบา และพกพาสะดวก

10. แบตเตอรี่ลิเธียมแบบชาร์จไฟขนาดใหญ่ในตัว? แบตเตอรี่ การทดสอบสามารถทำได้โดยไม่ต้องใช้แหล่งจ่ายไฟที่ไซต์งาน และเมื่อแบตเตอรี่ชาร์จเต็มแล้ว ก็สามารถวัดได้อย่างต่อเนื่องมากกว่า 500 ครั้ง

● การวัดอัตราส่วนความแม่นยำสูง
วัดอัตราส่วนการหมุนด้วยความแม่นยำ ±0.05% ถึง ±0.1% ตรวจจับการเลี้ยวที่ลัดวงจร การพันแบบเปิด และตำแหน่งตัวเปลี่ยนต๊าปที่ไม่ถูกต้อง ซึ่งการทดสอบอื่นๆ อาจพลาดไป
● การทดสอบกระแสกระตุ้นอัตโนมัติ
วัดกระแสกระตุ้นที่ตำแหน่งต๊าปแต่ละตำแหน่งไปพร้อมๆ กัน โดยเผยให้เห็นปัญหาความอิ่มตัวของแกนกลาง การเสื่อมสภาพของฉนวนของขดลวด หรือปัญหาวงจรแม่เหล็ก
● การกระจัดเฟสและการตรวจสอบกลุ่มเวกเตอร์
ระบุกลุ่มเวกเตอร์ของหม้อแปลงโดยอัตโนมัติ (เช่น Dyn11, Yyn0) และตรวจสอบการกระจัดของเฟสที่ถูกต้อง ป้องกันข้อผิดพลาดในการทำงานแบบขนาน
● การทดสอบ Tap Changer ในตัว-
ทำการทดสอบกระแสอัตราส่วนและแรงกระตุ้นในตำแหน่งต๊าปทั้งหมดโดยอัตโนมัติ ตรวจจับการสึกหรอของหน้าสัมผัสตัวเปลี่ยนต๊าป การวางแนวทางกลไม่ตรง หรือวงจรเปิด
● การวัดพร้อมกันแบบสาม-เฟส
ทดสอบทั้งสามเฟสพร้อมกันในไม่กี่วินาที ซึ่งช่วยประหยัดเวลาได้มากเมื่อเทียบกับ-เครื่องมือทดสอบเฟสเดียวที่ต้องใช้การเชื่อมต่อหลายรายการและ-ทดสอบซ้ำ
● ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก
ทำงานโดยใช้แบตเตอรี่ภายในหรือเต้ารับมาตรฐาน 220V/110V สร้างแรงดันทดสอบของตัวเอง (สูงถึง 40V หรือสูงกว่า) โดยไม่ต้องใช้หม้อแปลงแปรผันภายนอก
● การตรวจสอบขั้วและมุมเฟส
ยืนยันขั้วที่ถูกต้องและวัดความเบี่ยงเบนของมุมเฟส (โดยทั่วไปความแม่นยำ ±0.2 องศา) ซึ่งจำเป็นสำหรับการป้องกันดิฟเฟอเรนเชียลและหม้อแปลงแบบขนาน
● บ่งชี้ว่าผ่าน/ไม่ผ่านตามมาตรฐาน
เปรียบเทียบอัตราส่วนที่วัดได้กับค่าป้ายชื่อ และแสดงผลผ่าน/ไม่ผ่านที่ชัดเจนโดยอิงตาม-พิกัดความเผื่อที่ผู้ใช้กำหนด (เช่น ±0.5%) ทำให้ตัดสินใจภาคสนามได้ทันที
● การจัดเก็บข้อมูลและการสร้างรายงาน
จัดเก็บบันทึกการทดสอบหลายร้อยรายการภายในและส่งออกไปยัง USB/PC สำหรับรายงาน Excel, Word หรือ PDF รวมถึงกราฟข้อผิดพลาดของอัตราส่วนและลำดับการเปลี่ยนแปลงการแตะ
● แบบพกพาและทนทานสำหรับการใช้งานภาคสนาม
น้ำหนัก 3 กก. ในกระเป๋าหิ้วที่ทนทาน แบตเตอรี่-จ่ายไฟสำหรับสถานีย่อยหรือการทดสอบไซต์งานระยะไกลโดยไม่ต้องใช้พลังงานจากภายนอกหรืออุปกรณ์เสริมที่มีน้ำหนักมาก

1. การทดสอบโรงงานหม้อแปลงไฟฟ้า: การควบคุมคุณภาพดำเนินการตามข้อกำหนดการออกแบบ

2. การดีบักและการทดสอบ: คีย์การเปิดเครื่องล่วงหน้าในการตรวจสอบหน่วยใหม่

3. การบำรุงรักษา/การวินิจฉัยเชิงป้องกัน: ตรวจจับการเสียรูปของขดลวด ปัญหาของก๊อกน้ำ หรือความผิดปกติของการเลี้ยวระหว่างกัน

4. การวินิจฉัยข้อผิดพลาดและการตรวจสอบหลังการซ่อม: การแก้ไขปัญหาและการตรวจสอบ

5. การสอบเทียบ CT/PT: อัตราส่วน ขั้ว มุมเฟส และการทดสอบความต้านทาน

6. โรงไฟฟ้า สถานีไฟฟ้าย่อย และอุตสาหกรรม: การบำรุงรักษารายวัน

7. ผู้ผลิต (หม้อแปลง/มอเตอร์): การควบคุมคุณภาพการผลิต

8. ห้องปฏิบัติการทดสอบและบริการของบุคคลที่สาม-: การประเมินอย่างมืออาชีพ

9. มหาวิทยาลัยและการวิจัย: การศึกษา/การวิจัยและพัฒนา.

1.เครื่องมือนี้ใช้แหล่งจ่ายไฟจากแบตเตอรี่ลิเธียมไอออนแบบรีชาร์จ-ประสิทธิภาพสูง-ภายใน เพื่อหลีกเลี่ยงไม่ให้อุปกรณ์เสียหายเนื่องจากระดับแรงดันไฟฟ้าที่ไม่เข้ากัน ผู้ปฏิบัติงานจึงไม่สามารถเปลี่ยนแบตเตอรี่ประเภทอื่นได้ตามต้องการ

2. ควรชาร์จเครื่องมือในเวลาที่เหมาะสมเพื่อหลีกเลี่ยงการคายประจุแบตเตอรี่ลึกซึ่งส่งผลต่ออายุการใช้งาน

3.เมื่อใช้ภายใต้สภาพการทำงานปกติ ควรชาร์จอุปกรณ์ทุกวัน (ควรชาร์จเดือนละครั้งหากไม่ได้ใช้งานเป็นเวลานาน) เพื่อป้องกันผลกระทบด้านลบต่อการใช้งานแบตเตอรี่และอายุการใช้งาน เวลาในการชาร์จแต่ละครั้งควรอย่างน้อย 6 ชั่วโมง ฟังก์ชั่นป้องกันการชาร์จแบตเตอรี่สามารถชาร์จอุปกรณ์ได้อย่างต่อเนื่อง

4.เมื่อถอดแบตเตอรี่ออกจากเครื่องมือ แผงป้องกันแบตเตอรี่ (ภายในเครื่องมือ) จะเข้าสู่สถานะป้องกัน หลังจากติดตั้งแบตเตอรี่ เครื่องมือจะไม่สามารถทำงานได้โดยตรง ดังนั้นควรใช้เครื่องชาร์จเพื่อปล่อยสถานะการป้องกันเพื่อให้เครื่องมือทำงานได้ตามปกติ

1. ก่อนการวัด ตรวจสอบให้แน่ใจว่าตัวอย่างทดสอบอยู่ในสถานะปิดเครื่อง- และขั้วต่อการสอบเทียบทั้งหมดไม่ได้ต่อสายดิน

2. การเชื่อมต่อการวัดจะต้องดำเนินการอย่างเคร่งครัดตามคำแนะนำ มิฉะนั้นคุณจะต้องรับผลกระทบร้ายแรงใดๆ

3. ก่อนการวัดจำเป็นต้องตรวจสอบพารามิเตอร์ที่ตั้งไว้อย่างละเอียด

4. ปลั๊กไฟที่มีสายดินเป็นตัวเลือกที่ดีที่สุดสำหรับการชาร์จ

5. ห้ามทำงานเกินกำลังโดยเด็ดขาด

6. ห้ามเชื่อมต่อไฟฟ้าแรงสูงและต่ำในทางกลับกัน

Wuhan UHV Power Technology Co., Ltd. เป็นผู้ผลิต OEM มืออาชีพที่เชี่ยวชาญด้านอุปกรณ์ทดสอบแรงดันไฟฟ้าสูง- ตั้งแต่การวิจัยและพัฒนาและการขายไปจนถึง-บริการหลังการขาย โรงงานอัจฉริยะอันทันสมัยของเราครอบคลุมพื้นที่มากกว่า 40,000 ตารางเมตร และมีหน่วยอัตโนมัติมากกว่า 100 หน่วยสำหรับการผลิต การประกอบ และการทดสอบ ด้วยการรับรอง CE และฐานลูกค้าทั่วโลกมากกว่า 20,000 ราย เราได้รับชื่อเสียงที่แข็งแกร่งในการส่งมอบผลิตภัณฑ์ที่แข่งขันได้ซึ่งได้รับการสนับสนุนโดยการสนับสนุนทางเทคนิคที่แข็งแกร่ง นั่นคือเหตุผลที่ลูกค้าทั่วโลกไว้วางใจและแนะนำเรา
